Model OBUG Series
초소형 싱글포인트 로드셀(1kg~3kg)


제품사양

모델OBUG
정격용량 (R.C.)1 ,2 ,3 kg
정격출력 (R.O.)1.0mV/V±0.1V/V
비직선성≤0.02% R.O.
히스테리시스≤0.02% R.O.
반복성≤0.02% R.O.
크리이프≤0.03% in 20min.
제로발란스≤5% R.O.
온도보상범위-10 ~ 70°C
허용온도범위-20 ~ 80°C
출력의 온도영향 ≤0.012% LOAD/10°C
영점의 온도영향 ≤0.04% R.O./10°C
입력간저항420 Ohms ±10 Ohms
출력간저항 350 Ohms ±5 Ohms
절연저항 2000 MOhms at 50V DC
인가전압 3~5V(Recommended), 10V(Maximum)
연결케이블Ø3mmx0.5m (28AWG x 4C실드)
보호등급 meets IP 65
허용과부하150% R.C
극한과부하300% R.C
재질고강도 알루미늄



용량계량판의 크기 (최대)
1 ,2 ,3 kgf (9.807 ,19.61, 29.42N)200 x 200 mm



형식명

형식명　　　　　
OBUG
-3
　
-모델
-용량　
　



　
　OBUG

1, 2, 3kg　
　　　　　　



결선도

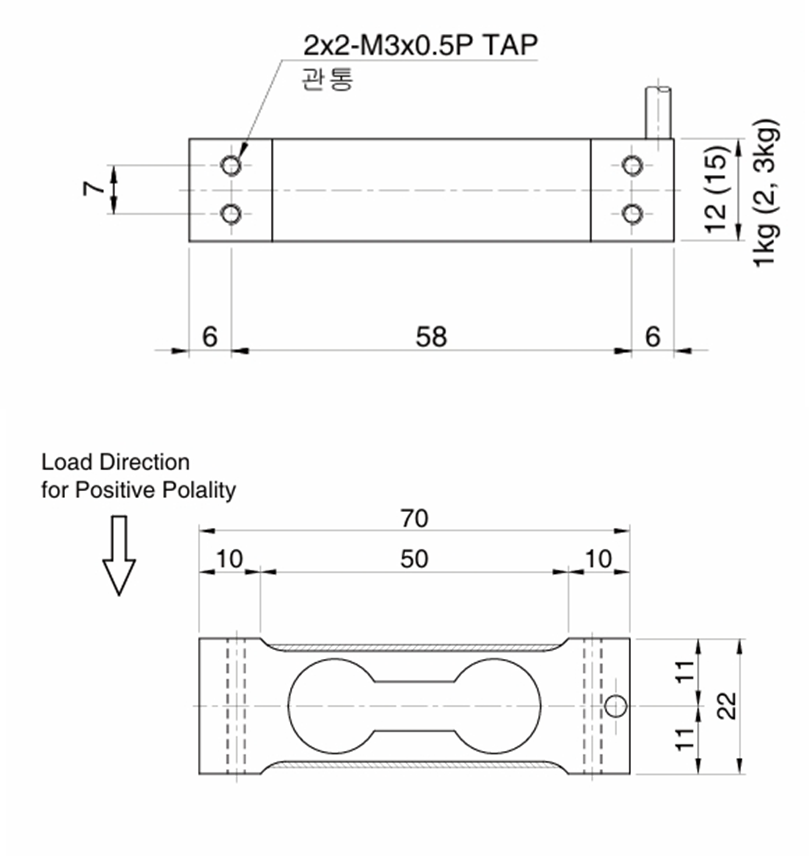

도면
