Model OBU Series
싱글포인트 로드셀(1kg~250kg)

싱글포인트형 고정밀도 로드셀입니다.
우수한 특성으로 각종 상업용 , 산업용 저울 및 계량장치에 폭넓게 사용됩니다.

-1/5000 이상의 고정밀도
-고강도 알루미늄 사용

제품사양

모델		OBU
정격용량 (R.C.)		1,3kg		6,10,25,30,50,52,100,150,250kg
정격출력 (R.O.)		1mV/V±10%		2mV/V±10%
비직선성		≤0.02% R.O.
히스테리시스		≤0.02% R.O.
반복성		≤0.02% R.O.
크리이프		≤0.03% in 20min.
제로발란스		≤5% R.O.
온도보상범위		-10 ~ 70°C
허용온도범위		-20 ~ 80°C
출력의 온도영향		≤0.012% LOAD/10°C
영점의 온도영향		≤0.04% R.O./10°C
입력간저항		420 Ohms ±10 Ohms
출력간저항		350 Ohms ±5 Ohms
절연저항		2000 MOhms at 50V DC
인가전압		3~12V(Recommended), 15V(Maximum)
연결케이블	1~30kg	Ø4mmx1.5m
(22AWGx4C실드)	50~250kg	Ø5mmx1.5m
보호등급		meets IP 65
허용과부하		150% R.C
극한과부하		300% R.C

용량				계량판의 크기 (최대)
1 ,3 kg (9.807 , 29.42N)				200 x 200 mm
6 ~ 30kg (58.84~294.2N)				300 x 300 mm
50 kg (490.3N)				400 x 500 mm
52 ~250 kg (510.0~2452N)				400 x 600 mm

형식명

형식명
OBU		-	100
-	모델		-	용량
	OBU			1,3,6,10,25,30,50
				52,100,150,250kg

결선도

도면

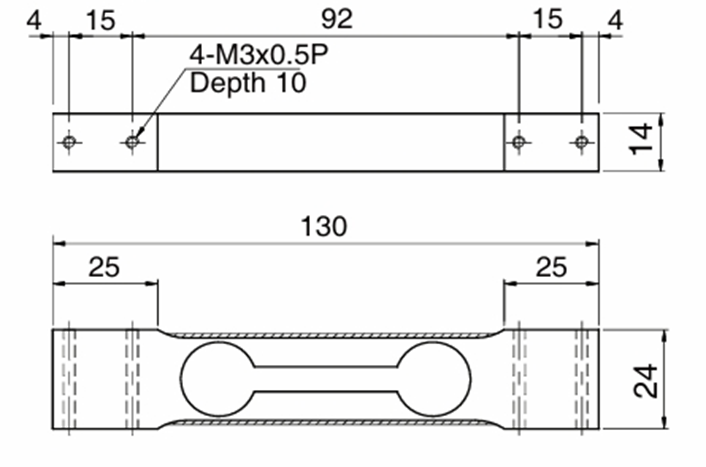

1,3kg

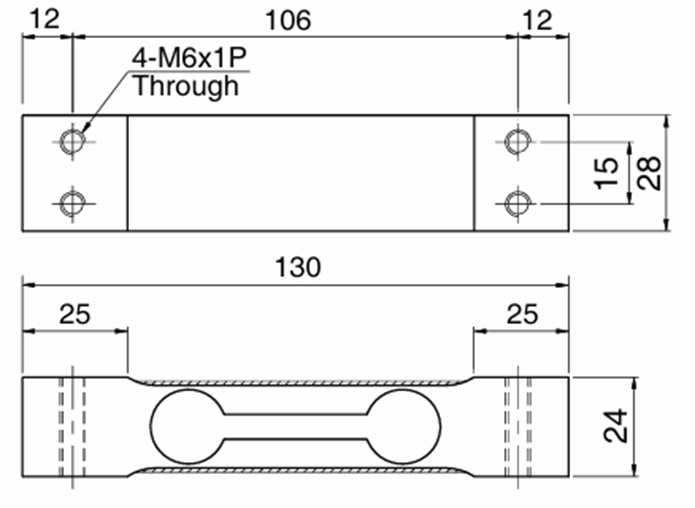

6,10,25,30kg

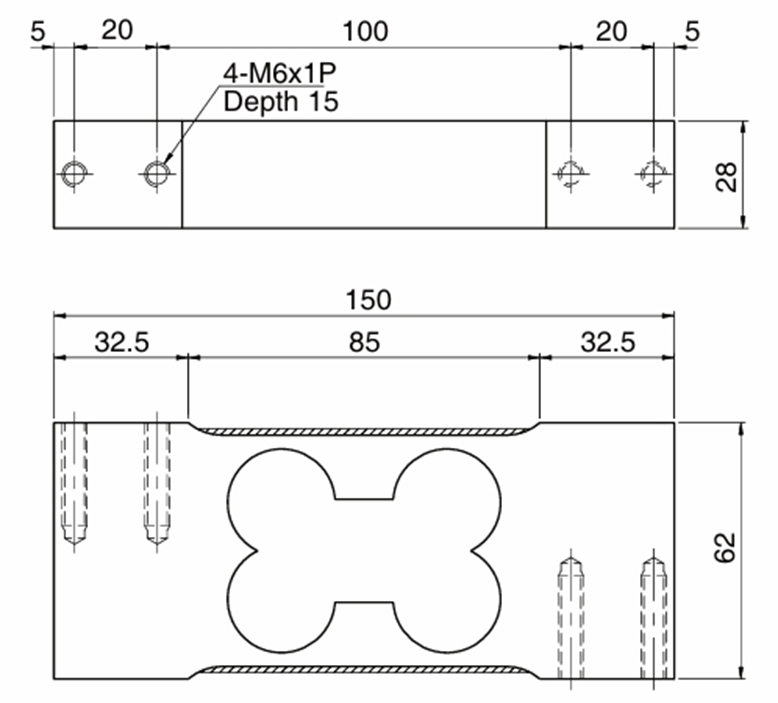

50kg

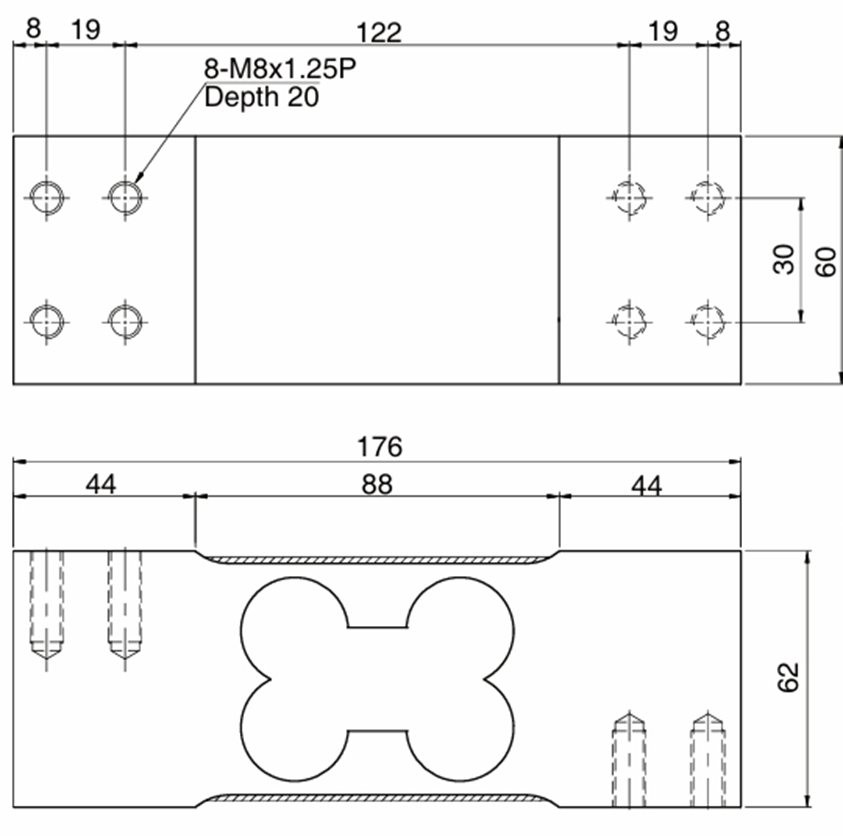

52,100,150,250kg
