Model OBUX Series
싱글포인트 로드셀(50kg~500kg)

싱글포인트형 고정밀도 로드셀입니다.
우수한 특성으로 각종 상업용 , 산업용 저울 및 계량장치에 폭넓게 사용됩니다.

-1/5000 이상의 고정밀도
-고강도 알루미늄 사용

제품사양

모델OBUX
정격용량 (R.C.)50, 100, 200, 300, 500kg
정격출력 (R.O.)2.0mV/V ±10%
비직선성≤0.02% R.O.
히스테리시스≤0.02% R.O.
반복성≤0.02% R.O.
크리이프≤0.03% in 20min.
제로발란스≤5% R.O.
온도보상범위-10 ~ 70°C
허용온도범위-20 ~ 80°C
출력의 온도영향 ≤0.012% LOAD/10°C
영점의 온도영향 ≤0.04% R.O./10°C
입력간저항420 Ohms ±10 Ohms
출력간저항 350 Ohms ±5 Ohms
절연저항 2000 MOhms at 50V DC
인가전압 3~5V(Recommended), 10V(Maximum)
연결케이블Ø5mmx3m (22AWG x 4C실드)
보호등급 meets IP 67
허용과부하150% R.C
극한과부하300% R.C


용량계량판의 크기 (최대)
50 ~ 500kg ( 0.98kN ~4.903kN)700 x 700 mm



형식명

형식명　　　　
OBUX
-500　
-모델
-용량
　OBUX　　50,100, 200, 300, 500kg





결선도

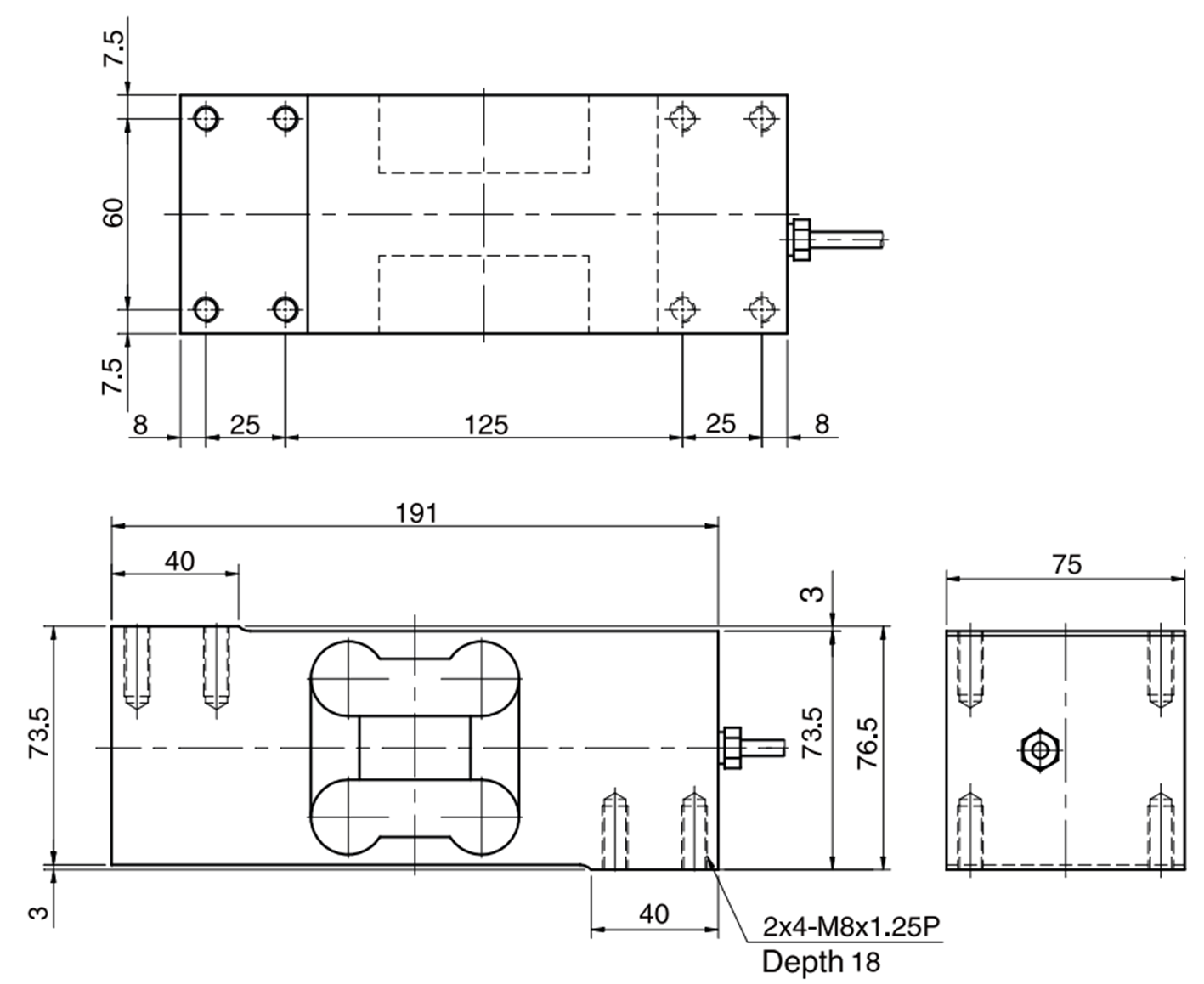

도면
