MODEL : XJC-H32
압축 로드셀(10kg~500kg)

- 고정밀 스트레인 게이지 원리
- 0~500kg 범위의 힘 측정
- 컴팩트 사이즈로 설치 및 사용이 편리
- 높은 응답 주파수

제품사양

XJC-H32 SERIES
정격 용량	10kg,20kg,50kg,100kg,200kg,500kg	재질	스테인리스 스틸
비선형성	0.2% F.S.	정격 출력	1±0.2mV/V
작동 전압	5 - 10VDC	최대 작동 전압	10 VDC
보호 등급	IP64	보상 온도 범위	-10~40℃
히스테라시스	0.2%F.S.	작동 온도 번위	- 20~ 80℃
반복성	0.2%F.S.	절연 저항	≥ 5000MΩ/100VDC
입력 임피던스	380±30Ω(750±50Ω)	출력 임피던스	350±5Ω(700±10Ω)
CREEP(30분)	0.2%F.S.	출력에 대한 온도 영향	0.05% F.S./10℃
영점 출력	±2%F.S.	온도가 제로에 미치는 영향	0.05% F.S./10℃
허용 과부하	200%	최대 하중 한계	300%
케이블 사이즈	Φ3x4m	수명	풀스케일 100만회 이상
케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

하중방향

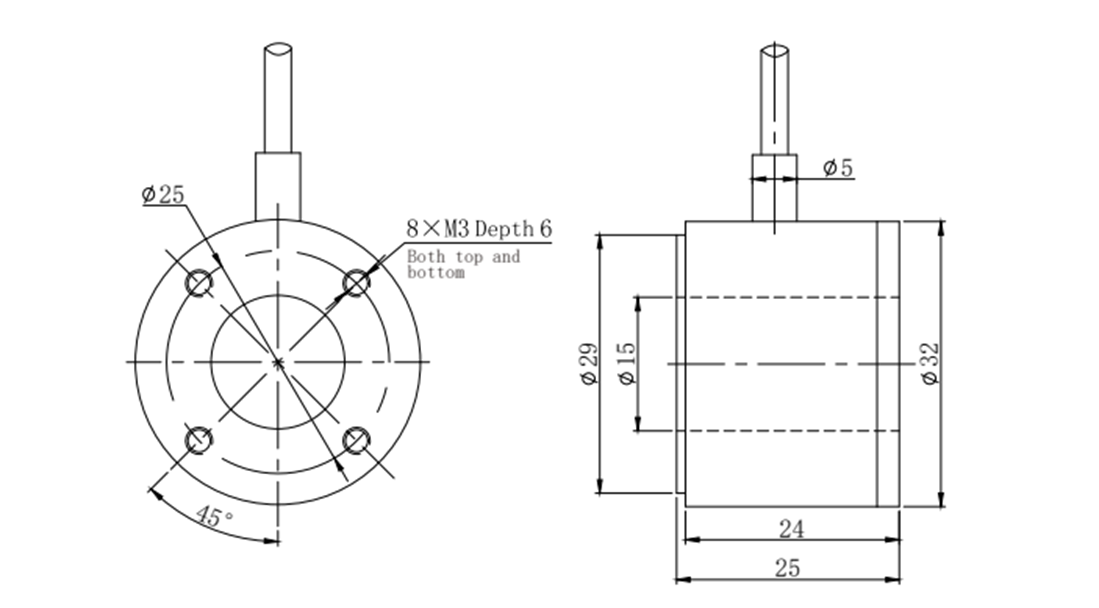

도면
