MODEL : XJC-S05-13
인장압축형 로드셀(5kg~100kg)

- 고정밀 스트레인 게이지
- 0~100kg 범위의 힘 측정
- 컴팩트한 사이즈로 설치 및 사용이 편리
- 인장/ 압축 양방향 측정

제품사양

XJC-S05-13 SERIES
정격 용량	5kg,10kg,50kg,100kg	재질	스테인리스 스틸
비선형성	0.5% F.S.	정격 출력	5kg : 0.5-1.0mV/V
		정격 출력	10-100kg : 1.0±10%mV/V
작동 전압	5 - 10VDC	최대 작동 전압	10 VDC
보호 등급	IP67	보상 온도 범위	-10~40℃
히스테라시스	0.5%F.S.	작동 온도 번위	- 20~ 80℃
반복성	0.5%F.S.	절연 저항	≥ 5000MΩ/100VDC
입력 임피던스	1000±100Ω	출력 임피던스	1000±100Ω
CREEP(30분)	0.1%F.S.	출력에 대한 온도 영향	0.2% F.S./10℃
영점 출력	±2%F.S.	온도가 제로에 미치는 영향	0.2% F.S./10℃
허용 과부하	150%
케이블 사이즈	Φ2x4m	수명	풀스케일 100만회 이상
케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

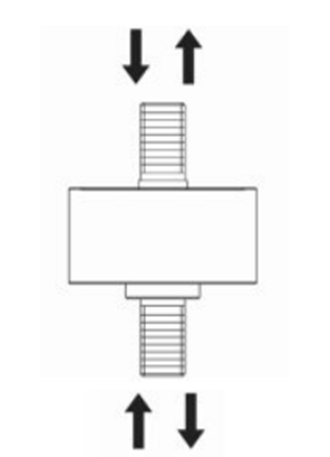

하중방향

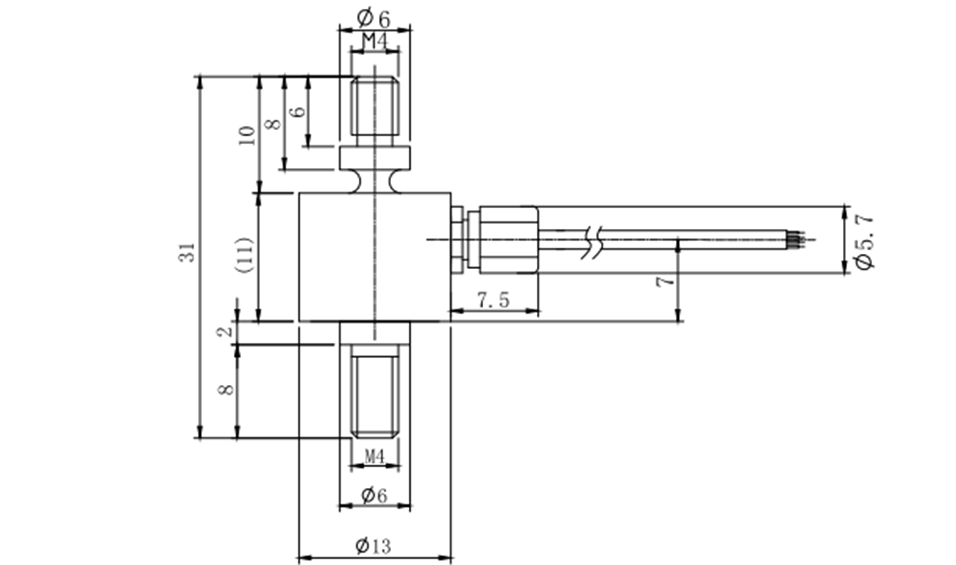

도면
