고정밀 소형 디지털 인디케이터
BS-205 SERIES

48×96mm size의 고정밀 소형 인디케이터입니다.

- 고정밀 24bit Sigma -Delta A/D컨버터

- Full Digital Calibratio 방식

- 실하중 또는등가입력 캘리브레이션

- 표시 분해능 : 99,999d

- 3단 릴레이 접점 제어기능(기본장착)

- Serial output 또는 Analog output(옵션)

- Hold 및 Peak - hold기능

- 자기고장 회복 기능( Watch-Dog)

제품 사양

Model			BS-205 SERIES
로드셀 인가전압			DC 5V , 60mA
			(로드셀 350ohm4개 연결가능)
입력감도			0.3μV/Digit 이상
비직선성			0.01% F.S. max.
입력 신호 범위			0mV ~ ±30mV
온도계수			영점 : ±0.1μV/°C RTI max.
			SPAN : 10ppm/°C max.
입력노이즈			±0.3μVpp 이하
입력 임피던스			10M Ω이상
A/D변환방법			시그마-델타 방식
A/D내부 분해능			약 1,000,000
디스플레이 표시범위			-19,999~99,999
A/D 변환속도			50회 / 초
표시부			7-Segment(적색 LED), 5-Digits(14.1mm)
디스플레이변환속도			50회 / 초 ~ 1회 / 초
영점 아래로의 표시			"-"마이너스 부호
상태표시 LED			홀드 , 영점 , 안정 , 릴레이 출력 (LO,OK,HI)
한눈의 값			×1,×2,×5,×10,×20,×50,×100,×200
소수점 위치			0, 0.0, 0.00, 0.000, 0.0000
전원			AC 110, 220V±10% 50/60Hz, DC 24V(OP)
소비전력			약 10VA
사용온도범위			-10°C ~ 50°C
기본출력			Relay 3CH Output
옵션			1) RS-232C (Serial output)
			2) RS-422 (Serial output)
			3) RS-485 (Serial output)
			4) DC 0 ~ 10V (Analog output)
			5) DC 4 ~ 20mA (Analog output)
			6) BCD (Parallel output)
제품무게			530g

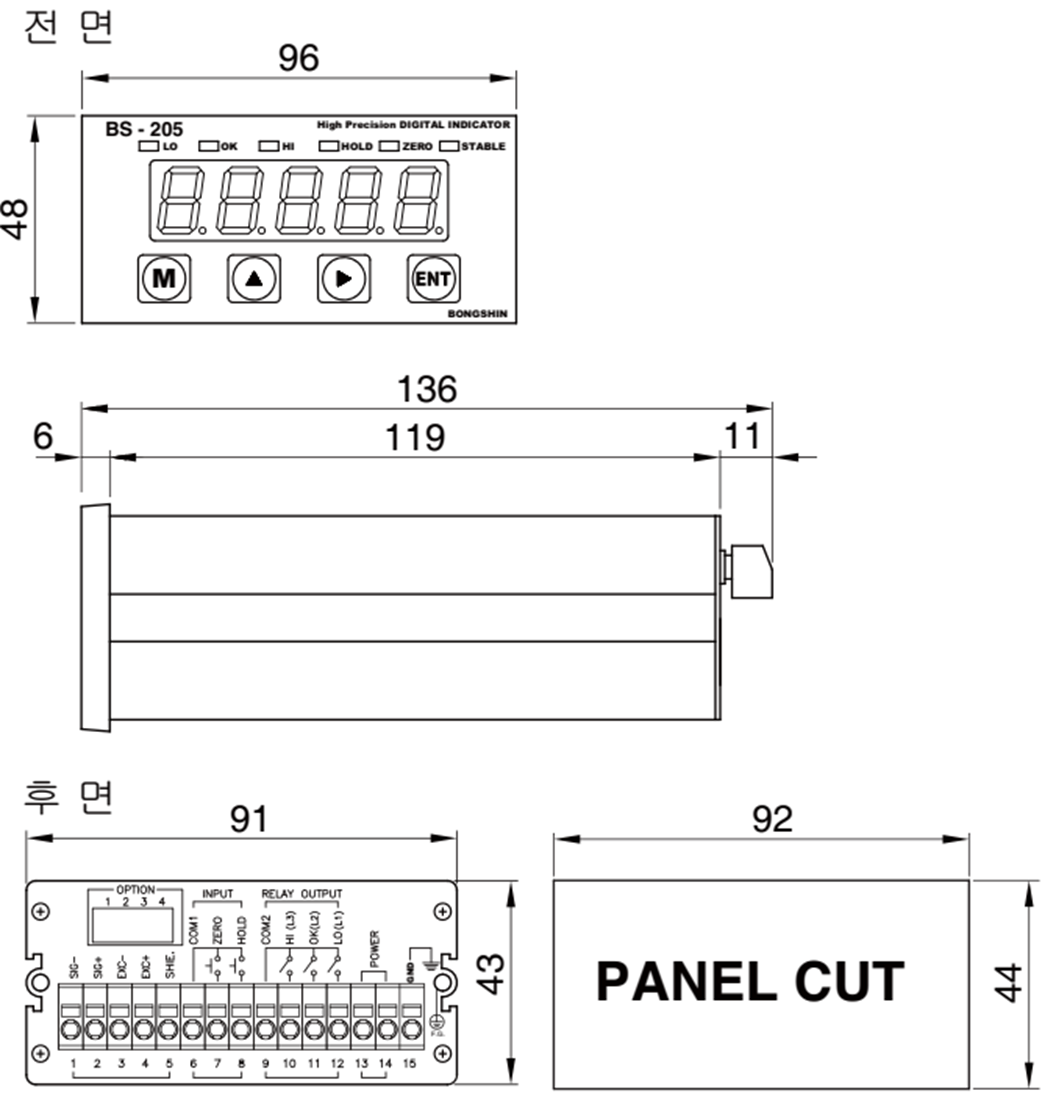

제품 도면
