고정밀 소형 디지털 인디케이터
BS-235 SERIES

48×96mm size의 고정밀 소형 인디케이터입니다.

- 고정밀 24bit Sigma -Delta A/D컨버터

- 2000회 / 초의 고속 A/D , D/A 변환

- 실하중 또는 등가입력 캘리브레이션

- 표시 분해능 : 999,999d

- 3단 릴레이 접점 제어기능(기본장착)

- Serial output 또는 Analog output(옵션)

- Hold 및 Peak - hold기능

- 통신으로 릴레이 설정값 변경 가능(최대 16ID)

- 센서 출력 확인 기능 (고장점검)

- 시리얼 통신 및 아나로그 출력 절연처리

제품 사양

Model			BS-235 SERIES
로드셀 인가전압			DC 5V , 60mA
			(로드셀 350ohm4개 연결가능)
입력감도			0.2μV/Digit 이상
비직선성			0.01% F.S. max.
입력 신호 범위			-34mV ~ ±34mV
온도계수			영점 : ±0.1μV/°C RTI max.
			SPAN : 10ppm/°C max.
입력노이즈			±0.3μVpp 이하
입력 임피던스			10M Ω이상
A/D내부 분해능			24 bits
A/D외부 분해능			1/30,000
디스플레이 표시범위			(-)199999 ~ (+) 999999
A/D 변환속도			2000회 / 초
표시부			7-Segment(적색 LED), 6-Digits(8.0mm)
디스플레이변환속도			1000회 / 초 ~ 1회 / 초
영점 아래로의 표시			"-"마이너스 부호
상태표시 LED			릴레이 출력 (LO,OK,HI), 홀드 , 영점 , 안정 ,
한눈의 값			×1,×2,×5,×10,×20,×50
소수점 위치			0, 0.0, 0.00, 0.000, 0.0000
전원			AC 85 ~ 240V, 50/60Hz DC10~30V(OP)
소비전력			약 20VA
사용온도범위			-10°C ~ 50°C
기본출력			Relay 3CH Output
옵션			1) RS-232C ((Isolated Serial output)
			2) RS-422 ((Isolated Serial output)
			3) RS-485 ((Isolated Serial output)
			(RS-422/RS-485는 전면조작부에서 선택가능)
			4) DC 0 ~ ±10V (Isolated analog output)
			(DC 0~±5V로 전면조작부에서 선택가능)
			5) DC 4 ~ 20mA (Analog output)
			(DC 0~20mA로 전면부에서 조작가능)
제품무게			410g

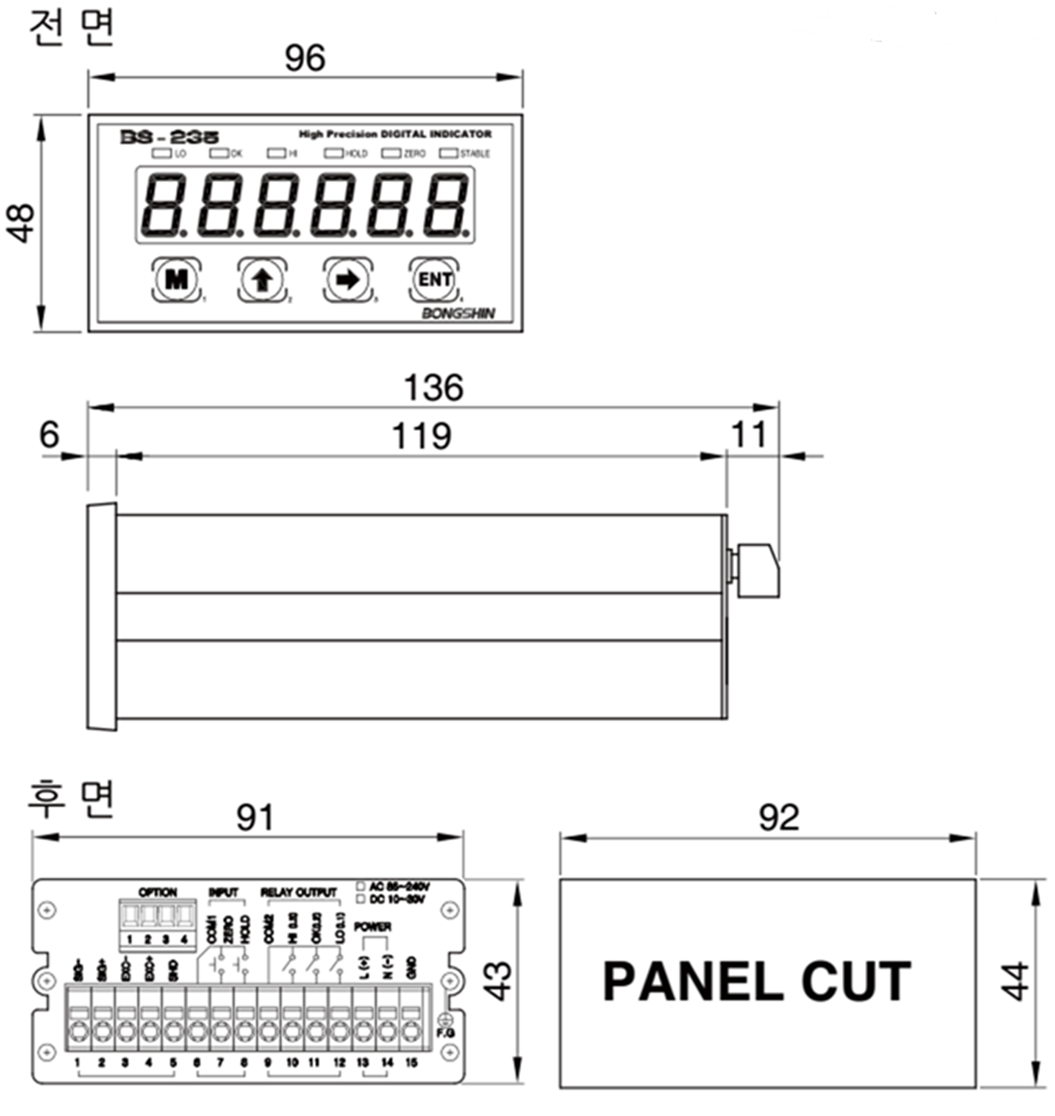

제품 도면
