MODEL : CWRL SERIES

인장 압축형 로드셀(0.5tf ~ 10tf)

- 크레인의 보호를 위한 과부하 방지  / 와이어 로프의 인장 측정
- 산업 현장에서의 로드셀 사용을 위한 안전 체인 有

제품사양

CWRL SERIES
정격용량 (R.C.)0.5, 1, 1.5, 2.5, 4, 8, 10tf
정격출력 (R.O.)0.7mV/V Nominal
영점발란스0.0±0.1mV/V
크리이프1.0% of R.O.
반복성1.0% of R.O.
비직진성2.0% of R.O.
입력저항400 ±50Ω
출력저항350 ±3.5Ω
절연저항>2000㏁@50V DC
온도보상범위-10~40℃
허용온도범위-20~80℃
영점의 온도영향0.1% of R.O./10℃
출력의 온도영향0.2% of R.O./10℃
인가전압10-15V
재질니켈 도금 스틸
케이블길이Braided shield 4-wire round cable with PVC-jaket, 10m

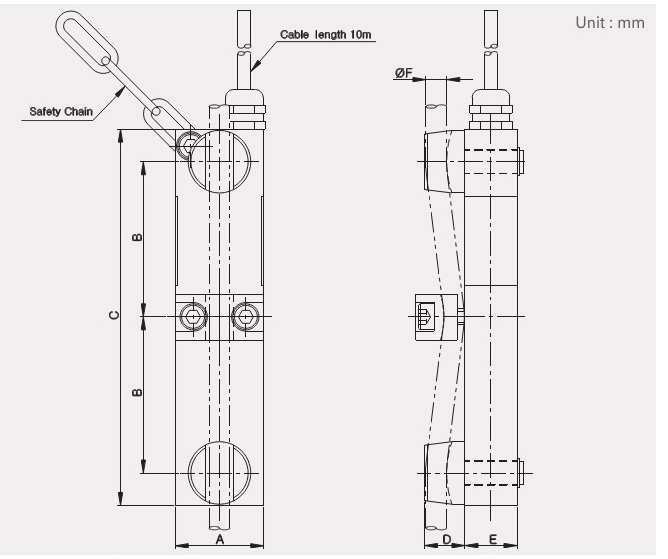

도면

CapacityABCDE øWire Rope
0.5, 1tf346014515.5206~8
1.5tf4270167212210~14
2.5tf4875180272214~20
4tf6290215352518~28
8, 10tf82100250453525~35.5


*제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
