MODEL : SS300 / LS300 SERIES

인장 압축형 로드셀(50kgf ~ 10tf)

-  Nickel plated steel(SS300)
-  Stainless Steel(LS300)

- Hanging scale 에 적합 / OIML인증

- 보호등급 IP66

제품사양

SS300 / LS300
정격용량 (R.C.)50,100,150,200,300,500kgf, 1, 2, 3, 5, 10tf
정격출력 (R.O.)2.0m±0.005V/V
영점발란스0±0.2mV/V
크리이프0.03% of R.O.
반복성0.015% of R.O.
비직진성0.03% of R.O.
입력저항400 ±50Ω
출력저항350 ±3.5Ω
절연저항>2000㏁@50V DC
온도보상범위-10~40℃
허용온도범위-20~80℃
영점의 온도영향0.03% of R.O./10℃
출력의 온도영향0.03% of R.O./10℃
인가전압10-15V
재질SS300니켈 도금 스틸
LS300스테인레스 스틸
케이블길이Braided shield 4-wire round cable with PVC-jaket, 10m

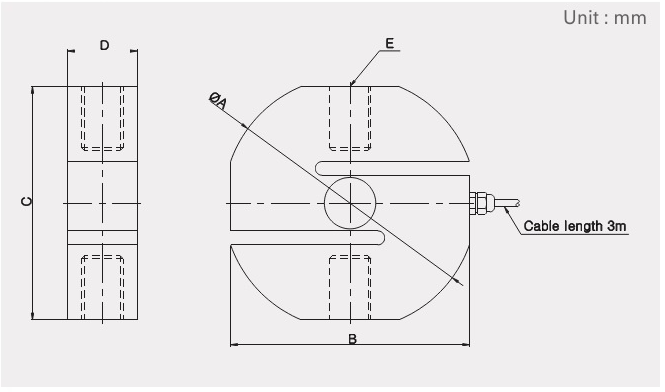

도면


ModelCapacityøABCDE
SS30050kgf79747619M12×1.75
100kgf
150kgf26
200kgf
300kgf
LS300500kgf
1tf79M18×1.5
2tf
3tf1099011030M20×1.5
5tf11911711636M24×2.0

10tf16916616550M30×2.0



*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
