MODEL : SPIDER SERIES

핀타입 로드셀(400tf)

- 튼튼하고 설치가 쉬움
- 충격에 강함

제품사양

SPIDER SERIES
정격용량 (R.C.)		5, 10, 25, 50, 80, 200, 300, 400 tf
정격출력 (R.O.)		2.0mV/V Nominal
영점발란스		0.0±0.2mV/V
크리이프		<0.10% of R.O.
반복성		<0.10% of R.O.
비직진성		<0.25% of R.O.
입력저항		760 ±30Ω
출력저항		700 ±5Ω
절연저항		>2000㏁@50V DC
온도보상범위		-10~50℃
허용온도범위		-20~80℃
영점의 온도영향		<0.10% of R.O./10℃
출력의 온도영향		<0.10% of R.O./10℃
인가전압		10-15V
재질		스테인레스 스틸
케이블길이		Braided shield 4-wire round cable with PVC-jaket, 10m

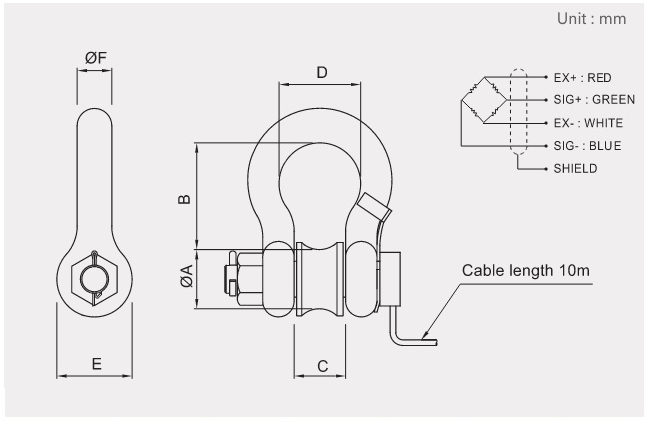

도면

Capacity		A	B	C	D	E	F
5tf		42	76.2	37	58	54	22.2
10tf		57	108	51	83	76	32
25tf		83	161.9	73	127	109	44.5
50tf		126	239	105	184	144.5	66.5
80tf		169	286.7	127	200	165	76.2
200tf		230	343.8	3184.1	297.4	266.7	114.3
300tf		274	436	212.8	330	304.8	127
400tf		328	497.9	209.6	330	355.6	152.4

*제품의 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
