MODEL : KM-2A
디지털 인디게이터


본 제품은 증폭기가 필요없는 전압출력형 포센셔미터에 적합하며 센서에 정전압 직류 전원을 공급하여 센서에서 나오는 전압출력 신호를 A/D변환하여

디지털표시,아날로그출력,릴레이출력등의 기능을 수행하는 것으로 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.


- 전압 출력형 Potentiometer 측정용으로 최적

- Sampling Speed : 15회 / sec

- 고정밀도 (0.02% F.S이상)와 안정성

- One touch auto zero (Display & Analog out zero)

- 실부하 및 센서 출력값으로 교정

- Filtering : 10Hz , 100Hz , 1Khz , W/B(User Selectable)



제품사양

KM-2A
적용센서적용 센서 : Potentiometer
센서 인가 전압10V DC
입력 임피던스Voltage : 100MΩ
신호 입력 범위0~10V (Resistance Type)
표시 범위-19,999~+99,999
디스플레이5-digit Segment FND
Display Sampling Speed15회 / 초
전압/ 전류 출력DC 0~10V(전류4~20mA : 주문자 요청사항)
Relay 용량A접점 (125V AC/0.5A,24V DC 1A)
사용 온도 범위0℃~50℃
습도 80% RH 이하 (결로 현상이 없을것)
사용 전원AC 220V (50 / 60Hz) 옵션 : 24V DC
외형 치수96×48×144mm
컷팅 치수91×43mm










Function




-상한 ,하한 비교출력




-NG,OK 판정




-RS232C 통신




-2REALAY 접점 출력




-Analog out: 0~10V(기본) / 4~20mA (옵션)














Option




-OP -01 : RS485




-OP -02 : BCD




-OP - 03 : Binary

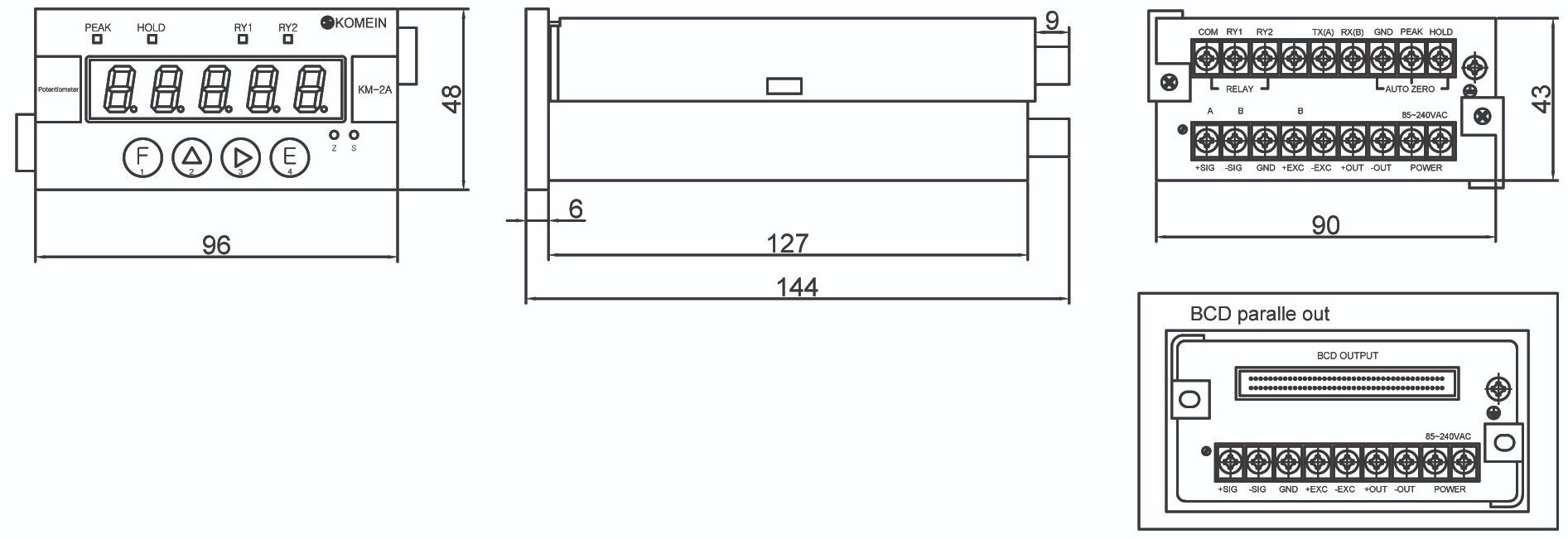

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
