MODEL : KM-3A
디지털 인디게이터


본 제품은 스트레인 게이지를 사용하여 물리량을 측정하는 센서류(하중,변위,가속도,압력,토크등)와 미소 직류전압으로 출력되는 센서류

사용에 적합한 모델로서 디지털표시, 아날로그출력, 릴레이출력 등의 기능을 가진것으로 소형이면서 비교적 빠른 응답성과 정밀도를 가집니다.


- 스트레인 타입의 미소전압 출력용센서(하중,토오크,압력)의 측정용으로 최적

- Sampling Speed : 15회 / sec

- 고정밀도 (0.02% F.S이상)와 안정성

- One touch auto zero (Display & Analog out zero)

- 실부하 및 센서 출력값으로 교정

- Filtering : 10Hz , 100Hz , 1Khz , W/B(User Selectable)



제품사양

KM-3A
적용센서스트레인게이지 타입 센서
센서 인가 전압10V DC, 5V DC(설정 선택)
입력 임피던스1MΩ이상
신호 입력 범위±0.5mV/V~±3.5mV/V
표시 범위-19,999~+99,999
디스플레이5-digit Segment FND
Display Sampling Speed15회 / 초, 30회 / 초
전압/ 전류 출력DC 0~10V(전류4~20mA : 주문자 요청사항)
Relay 용량A접점 (125V AC/0.5A,24V DC 1A)
사용 온도 범위0℃~50℃
습도 80% RH 이하 (결로 현상이 없을것)
사용 전원AC85~ 220V (50 / 60Hz) 옵션 : 24V DC
외형 치수96×48×115mm
컷팅 치수91×43mm










Function




-상한 ,하한 비교출력




-NG,OK 판정




-RS232C 통신




-2REALAY 접점 출력




-Analog out: 0~10V(기본) / 4~20mA (옵션)














Option




-OP -01 : RS485




-OP -02 : BCD




-OP - 03 : Binary

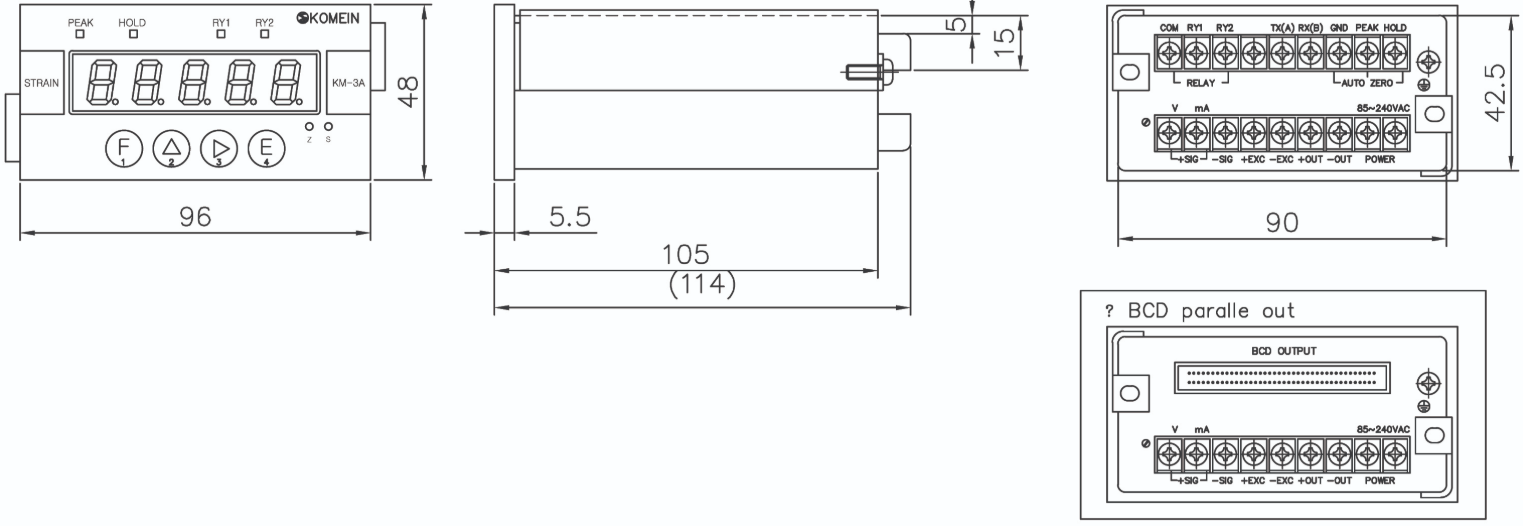

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
