ZH-PMK 자동 측정용 센터링 홀더

































자동화된 측정 시스템에서 정확한 중심 위치(Centering)를 유지하며 다이얼 게이지 또는 유도식 측정기 사용을 위한 고정 생산 라인이나 반복 자동 측정 환경에 이상적
축 방향으로 ±0.5 mm의 자유 이동(유격) 가능










조정 너트(Adjusting Nut) 포함 -> 측정기 위치 미세 조정 가능









Φ8H7 다이얼 게이지 클램프 구경











나사산 선택 가능 M6x0.75 또는 M10x1 - 다양한 측정 헤드와 호환 나사 변환 어댑터(Thread Reducer) 사용 시, M10x1 홀더에 M6x0.75 또는 M3.5x0.35
나사산의 측정 헤드 장착 가능 자동화 시스템과의 통합 설치에 적합

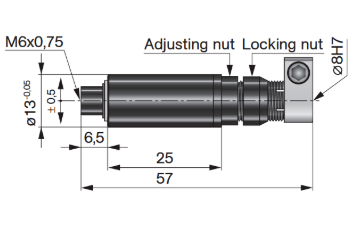

ZH-PMK-02-13





용도 : 자동화된 정밀 측정 공정에서, 측정 헤드의 축 오정렬을 보정하며 장비 보호
외경(Outer Diameter) : 013 mm



나사산(Thread) : M6x0.75




길이(Length ): 57 mm




축 방향 유격(Axial Freedom of Movement) : ±0.5 mm

고정 방식 : 클램핑 링(clamping ring) + 육각 렌치용 고정 나사(Allen screw)

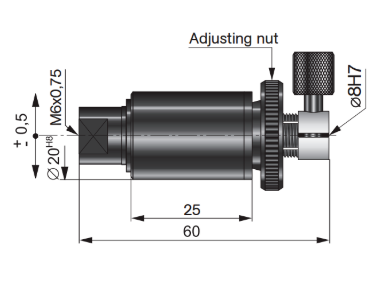

ZH-PMK-02-20





용도: 자동화된 정밀 측정 공정에서 워크피스의 중심 정렬 오차 보정 외경 (Outer Diameter) : 020 mm
나사산 (Thread) : M6x0.75






길이 (Length) : 60 mm






축 방향 유격 (Axial Freedom of Movement) : 20.5 mm



고정 방식 : 클램핑 링(Clamping ring)* 니들 나사(Knurled screw)


-> 공구 없이 손으로 조작 가능하여 빠른 고정과 해제 가능

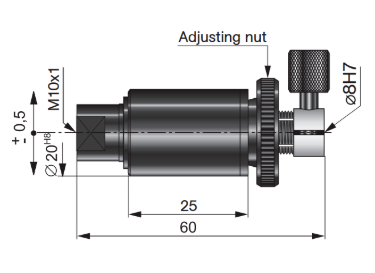

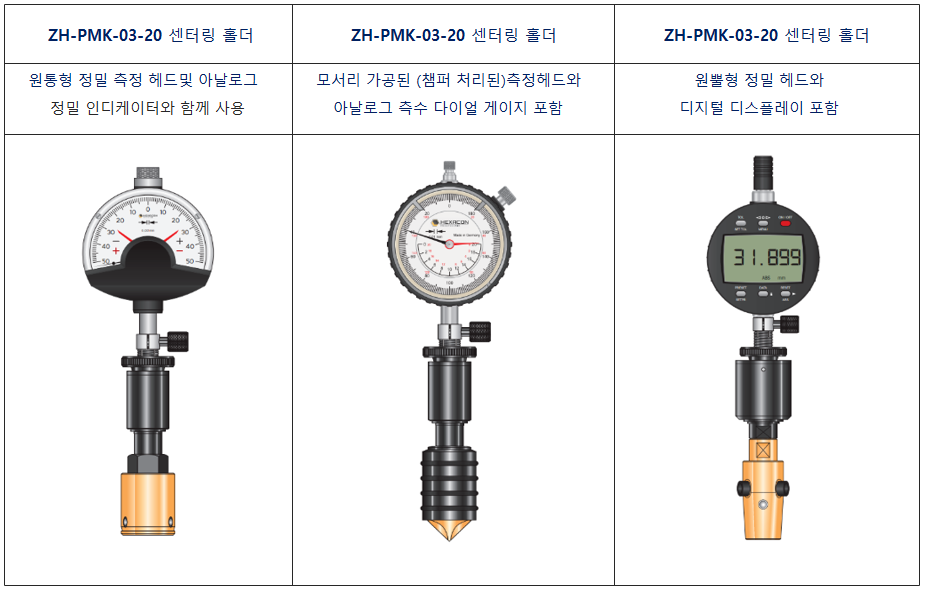

ZH-PMK-03-20





용도 : 자동화 측정 시스템에서 측정 헤드를 안정적으로 고정하고,
축 방향 오정렬을 보정하여 측정기와 워크피스를 보호
외경 (Outer Diameter): 820 mm


나사산 (Thread) : M10x1



길이 (Length) : 60 mm



축 방향 유격 (Axial Freedom of Movement) : 20.5 mm
고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
→빠르고 손쉬운 수동 조작 가능 (공구 불필요)

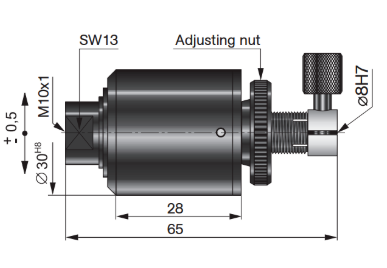

ZH-PMK-03-30




용도 : 자동화된 정밀 측정 시스템에서 측정 헤드 장착 및 중심 정렬 오차 보정
외경 (Outer Diameter) : 030 mm



나사산 (Thread) : M10X1




길이 (Length) : 65 mm




축 방향 유격 (Axial Freedom of Movement) : 20.5 mm

고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
-> 손으로 쉽게 조작 가능하며 공구 불필요







적용 예시





*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
