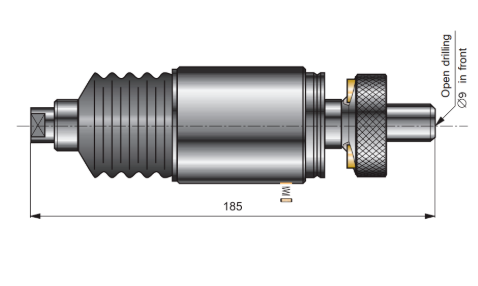

ZH-PMK-03-50-L 자동 측정용 센터링 홀더





















자동화된 측정 시스템에서 정확한 중심 위치(Centering)를 유지하며 다이얼 게이지 또는 유도식 측정기 사용을 위한 고정
생산 라인이나 반복 자동 측정 환경에 이상적


















축 방향으로 ±0.5 mm의 자유 이동(유격) 가능






조정 너트(Adjusting Nut) 포함 -> 측정기 위치 미세 조정 가능





Φ8H7 다이얼 게이지 클램프 구경







나사산 선택 가능 M6x0.75 또는 M10x1 -> 다양한 측정 헤드와 호환




나사 변환 어댑터(Thread Reduicer) 사용 시,






M10x1 홀더에 M6x0.75 또는 M3.5x0.35 나사산의 측정 헤드 장착 가능




자동화 시스템과의 통합 설치에 적합



















자동화 측정을 위한 수평 및 수직 방향 사용 가능

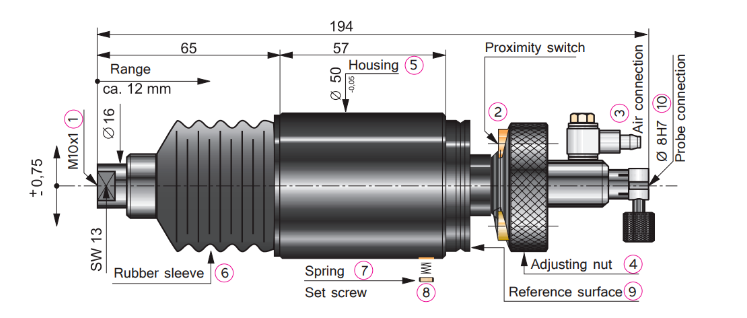

ZH - PMK - 03 - 50 - L






번호구성요소설명
1측정 헤드 연결 나사산측정 헤드를 결합하기 위한 나사식 연결부입니다.
2근접 센서 (리턴 스프링 거리 감지용)중돌 시 스프링의 축 이동 거리를 감지하여, 자동 피드 동작을 중단시키는 센서입니다.
3에어 연결부(청정 에어용)청정 공기를 측정 지점으로 분사하여 오염 제거 및 수명 연장에 기여합니다.
4플로팅 범위 조절용 너트측정축의 중심 위치 및 유동 범위를 조절하는 조절 너트입니다. (원뿔형 접촉면)
5하우징전체 메커니즘을 감싸는 본체이며, 축 보호와 유도 기능을 수행합니다.
6고무 슬리브내부 축을 보호하고 진동 또는 충격을 흡수하는 완충재 역할을 합니다.
7무게 보정용 스프링수평 설치 시 측정 헤드의 하중을 보정해주는 스프링입니다.
8스프링 장력 조절 나사보정용 스프링(7)의 압력을 설정하는 나사입니다.
9RF 기준면 (2번 센서용 기준 위치)근접 센서(2번)가 기준으로 삼는 참조 면입니다. 센서 위치 조절 시 기준이 됩니다.




수평 방향 사용 (Horizontal use)






























보정 압력 작용 : 교체 가능한 스프링(7)을 조절 나사(8)와 함께 사용하여 ZH-PMK 축에 필요한 보정 압력을 가합니다.

조정 방법 : PMK가 수평 방향으로 고정된 상태에서, 나사(8)가 아래를 향하도록(180°) 조여 스프링을 조정합니다.














수직 방향 사용 (Vertical use)






























스프링 제거 : 스프링(7)을 제거해야 합니다.







조절 나사 세팅 : 나사(8)는 하우징(5)의 직경보다 약 0.5mm 아래까지 조여야 합니다.

















ZH-PMK 축을 공작물 축에 정렬하는 방법






















1. 조절 너트(4)의 원뿔형 면을 시계 방향으로 조여, 상대 콘(counter cone)에 맞닿을 때까지 조입니다.


2. 이후 추가로 1~2회전 더 조여 설정을 고정합니다.







3. 측정 운전 중에는 다시 너트를 약간 풀어, 중심 위치 또는 플로팅 범위를 조정합니다.



4. 플로팅/센터링 범위 조절 : 상대 콘 내에서 조절 너트(4)를 최대 1.5 ± 0.75mm까지 조정 가능.


5. 조절 완료 후에는 조절 너트(4)를 살짝 조여 고정합니다.


















주의 : 부시(2)용 나사는 조이지 마세요.


































파손 방지 및 오버런 보호






























충돌 발생 시, 죽은 하우징(5) 내부로 최대 12mm까지 밀려 들어갑니다.





그와 함께 조절 너트(4)도 기준면(RF)에서 들러 올라가며 이탈합니다.





전자식 센서를 부시(2)에 장착하면, 자동 공급 장치의 작동을 중단시킬 수 있습니다.




이 기능은 드릴 깊이 편차 측정 등에도 사용 가능.




















측정 프로브 설치
































측정 헤드를 장착한 후, 측정 프로브는 Φ8H7 공차의 프로브 연결부(10)에 히스테리시스 중앙 부근에 고정하는 것이 이상적입니다.
이때 PMK는 세팅 마스터 상태여야 합니다.




















에어 연결 (공기 정화 기능)

















에어 포트(3)**는 Festo 시스템에 따라 구성되며, PMK의 측정 지점에서 공기를 분사하여 측정점, 공작물, 수명, 사전 청소 등을 개선합니다.













기타 변형 모델

















ZH-PMK-50 시리즈는 약간의 개조를 통해 순수한 에어 측정 헤드용으로도 사용 가능합니다.







ZH - LMK - 03 - 50



ZH-LMK-03-50 센터링 홀더는


자동 공급 유닛(automatic feed units)에


장착하기 위한 제품으로,



 ZH-FL 마운팅 플랜지와 함께 사용하여


시스템 부품 및 에어 측정 헤드(air measuring heads)에
설치할 수 있습니다.











설치 방식 : 자동 공급 유닛 또는 시스템 부품에 고정 가능
마운팅 플랜지 : ZH-FL (별도 옵션)


기능 및 치수 :




ZH-PMK-03-50-L 센터링 홀더와 동일한 기능과 치수 보유







즉, ZHALMK-03-50은 ZH-PMIK-03-50-L 동일한 구조를 갖고 있지만,
자동화 설비에의 고정 설치를 위한 플랜지 마운팅 호환형입니다.

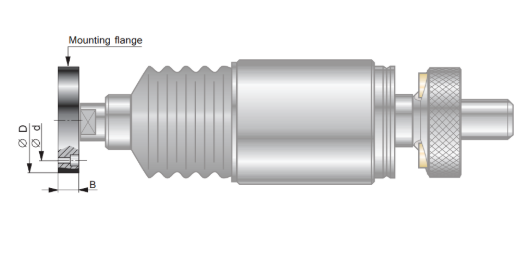

ZH - MFL



ZH-MFL- 마운팅 플랜지












ZH-MFL은 ZH-LMK-03-50 센터링 홀더를


고정하기 위한 전용 마운팅 플랜지입니다.



용도 : ZH-LMK-03-50 센터링 홀더를 기계 구조물 또는

측정 장비에 안정적으로 장착하는 역할











주문 시 필수 지정 사항 :




D : 외경 (Outside Diameter)




d : 내경 또는 체결용 구멍 직경 (Inside Diameter or Bore)

B: 두께 또는 높이 (Thickness or Height)



※ 정확한 장착을 위해 사용 환경에 맞는 D, d, B 치수를 반드시 명시해야 합니다.





*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
