2POINT PMK-PAQ 질화티타늄 코팅 사각 평행 정밀 측정 헤드









두 표면의 평행도를 정밀하게 측정합니다.

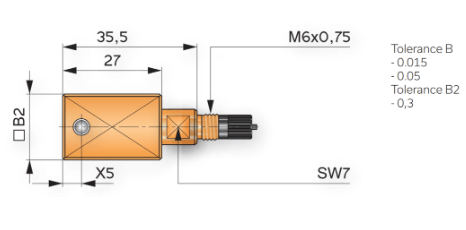

   NO-02-PAQ
                                                                                                                                               Φ8 -  Φ15mm



사이즈 : NO-02-PAQ

일반형 정사각형 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,

요청 시 최대 0.6mm까지 확장 가능
B 8~15mm, 일반 X 치수 5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 14 H7 = PMK-NO-02-PAQ-14

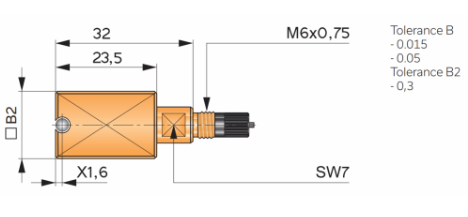

 XK-02-PAQ
                                                                                                                                               Φ8 -  Φ15mm



사이즈 : XK-02-PAQ

일반형 정사각형 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,

요청 시 최대 0.6mm까지 확장 가능
B 8~15mm, 일반 X 치수 1.6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 14 H7 = PMK-XK-02-PAQ-14

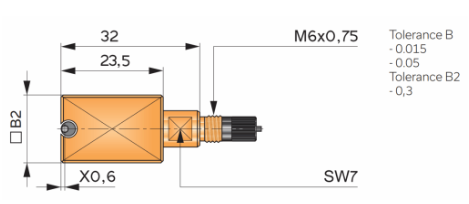

 SL-02-PAQ
                                                                                                                                               Φ10 -  Φ15mm





사이즈 : SL-02-PAQ


일반형 정사각형 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,



B 10~15mm, 일반 X 치수 0.6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 15 H7 = PMK-SL-02-PAQ-15





 NO-03-PAQ
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : NO-03-PAQ

일반형 정사각형 측정 헤드

연결나사부 M10 X 1

측정 범위는 0.20mm이며,

요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 18 H7 = PMK-NO-03-PAQ-18

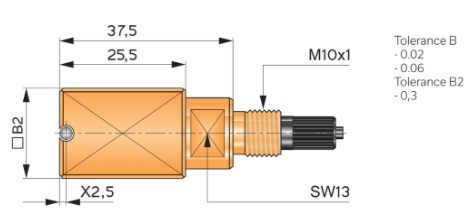

 XK-03-PAQ
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : XK-03-PAQ

일반형 정사각형 측정 헤드

연결나사부 M10 X 1

측정 범위는 0.20mm이며,

요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 2.5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 35 H7 = PMK-XK-03-PAQ-35

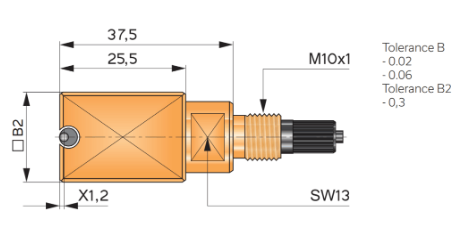

 SL-03-PAQ
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : SL-03-PAQ



일반형 정사각형 측정 헤드


연결나사부 M10 X 1


측정 범위는 0.20mm이며,


요청 시 최대 0.3mm까지 확장 가능

B 15~40mm, 일반 X 치수 1.2mm

주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 34 D10 = PMK-SL-03-PAQ-34.08






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
