PMK-AM 2POINT 외경 정밀 측정 헤드

















PMK-AM 시리즈는 축 단부(shaft ends)의 외경을 정밀하게



측정하기 위한 2POINT 측정 헤드입니다.





정밀도가 요구되는 가공물의 외경 검사에 적합하며, 다양한 치수 조건에 맞춰 설계되어 있습니다.










외경 측정 전용 설계 (특히 죽 끝단 부분에 적합)




2POINT 접촉 방식으로 안정적인 측정 구현




연결 나사산 타입 : M6x0.75, M10x1





다양한 치수 및 길이(LX) 요구사항에 따라 맞춤형 제공 가능

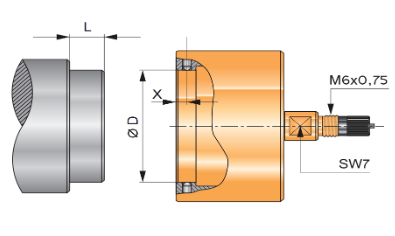

   AM-02
                                                                                                                                               Φ10 -  Φ20mm



PMK-AM-02는



외경 측정을 위한 표준형 측정 헤드로,

Φ10~20 mm 범위의 외경을 정밀하게 측정할 수 있습니다.
기본 X 치수: 5 mm



연결 나사산: M6x0.75


측정 범위: 0.2 mm (※ 요청 시 최대 0.6 mm 까지 확장 가능)
자가 중심 정렬(Self-centering) 기능 포함

주문 시 필수 사항 : 반드시 L 치수를 함께 지정해 주십시오.






주문 예 : B 가공물 치수 = 14 H7인 경우

주문 코드 → PMK-AM-02-14

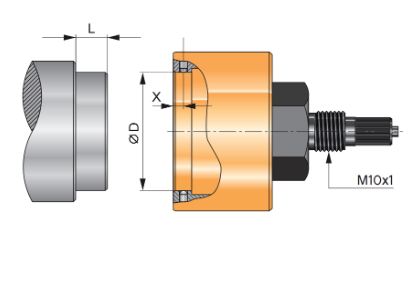

   AM-03
                                                                                                                                               Φ20 -  Φ175mm



PMK-AM-03는



Φ20mm이상의 외경을 정밀하게 측정할 수 있는
표준형 외경 측정 헤드입니다.


기본 X 치수: 5 mm



연결 나사산: M10x1



측정 범위: 0.2 mm (※ 요청 시 최대 0.8 mm 까지 확장 가능)
자가 중심 정렬(Self-centering) 기능 포함

주문 시 필수 사항 : 반드시 L 치수를 함께 지정해 주십시오.






주문 예 : B 가공물 치수 = 40 H7인 경우

주문 코드 → PMK-AM-03-40






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
