PMK-IVZ-03- 2POINT 정밀 측정 헤드 (내부 기어용)








PMK-IVZ-03은 내부 기어(internalgearing)의 직경을


정밀하게 측정하기 위한 2POINT 측정 헤드입니다.


이 장비는 내부 기어의 치수 정밀 검사를 위해 설계되었으며,

기어 이가 짝수(2, 4, 6…) 개일 경우에만 적용 가능합니다.

주문 시 샘플 부품과 관련 도면이 필요합니다.

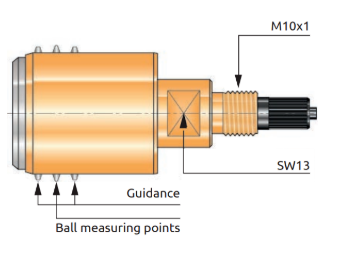

   IVZ-03
                                                                                                                                               Φ20 -  Φ40mm



PMK-IVZ-03



내첩 기어용 정밀 측정 헤드


Φ20-40mm, M10x1 나사산 포함

측정 볼 포함. 측정 범위 0.2mm

셀프 센터링 기능 탑재


삽입용 챔퍼 처리로 손쉬운 장착

정밀도와 반복성이 요구되는 내부 기어 직경 측정에 적합






주문 예 : Φ 가공물 치수 = 38 H7인 경우

주문 코드 → PMK-IVZ-03-38

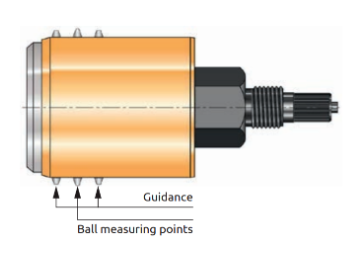

   IVZ-03
                                                                                                                                               Φ > 50mm



PMK-IVZ-03



내첩 기어용 정밀 측정 헤드


Φ > 50mm, M10x1 나사산 포함

측정 볼 포함. 측정 범위 0.2mm

셀프 센터링 기능 탑재


삽입용 챔퍼 처리로 손쉬운 장착

정밀도와 반복성이 요구되는 내부 기어 직경 측정에 적합






주문 예 : Φ 가공물 치수 = 68 H7인 경우

주문 코드 → PMK-IVZ-03-68





*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
