Data Stream RS485 Digital Current Transducer

CRD4100 시리즈 데이터 스트림 디지털 전류 트랜스듀서는
**AC 전류 파형이 순수한 사인파(sine wave)**가 아닐 때 사용하는 응용 분야를 위해 설계되었습니다.

이 트랜스듀서는 디지털 기술을 이용하여
전압, 전류, 전력, 주파수, 에너지를
단상(single-phase) 또는 삼상(three-phase) 시스템에서 측정합니다.

측정된 데이터는 RS485 IEEE 버스를 통해 전송되며,
이를 통해 여러 트랜스듀서가 하나의 마스터 연결(master connection) 을 통해 통신할 수 있습니다.

이러한 고급 센서들은 공장 전체 또는 구역 단위 모니터링에 이상적입니다.

또한, 통신 알고리즘은 주문 시
ASCII 기반 제어 방식 또는 수정된 MODBUS 기반 제어 방식으로 선택할 수 있습니다.

제품 사양

Basic Accuracy : 0.5%

Calibration : True RMS Sensing

Thermal Drift : 500 PPM/°C

Operating Temperature₁: 0°C to +60°C

Installation Category : CAT II

Vibration Tested To : IEC 60068-2-6,1995

Pollution Degree : 2

Insulation Voltage : 2500 VDC

Altitude : 2000 meter max

Frequency Range : 45Hz ~ 65Hz

MTBF : Greater than 100K hours

Cleaning : Water-dampened cloth

Supply Voltage₂ : 24 VDC ±10%

Torque Specifications : 3.0 inch lbs (0.4Nm)

Response Time : 250 ms. max. 0-90% FS

Relative Humidity : 5% to 95%, Non-Condensing

Output Resolution : 16 bit

Transducer fanout on common bus : 64 max.

Baud Rate₃ : 1200, 2400, 4800, 9600,19.2K .bps

A/D Conversion Type : 4th order Delta Sigma

Device Address₃ : 00 to FF

Data Format : ASCII

Supply Current : Typical 30mA       Max 30mA

Weight : 0.5 lbs.

1) RH 5% to 95%, non-condensing  2) 0.4% max. ripple Vpp
3) Factory default settings : address 01, baud rate 9600, no parity, no flow control, 1 stop bit

PART NUMBERS

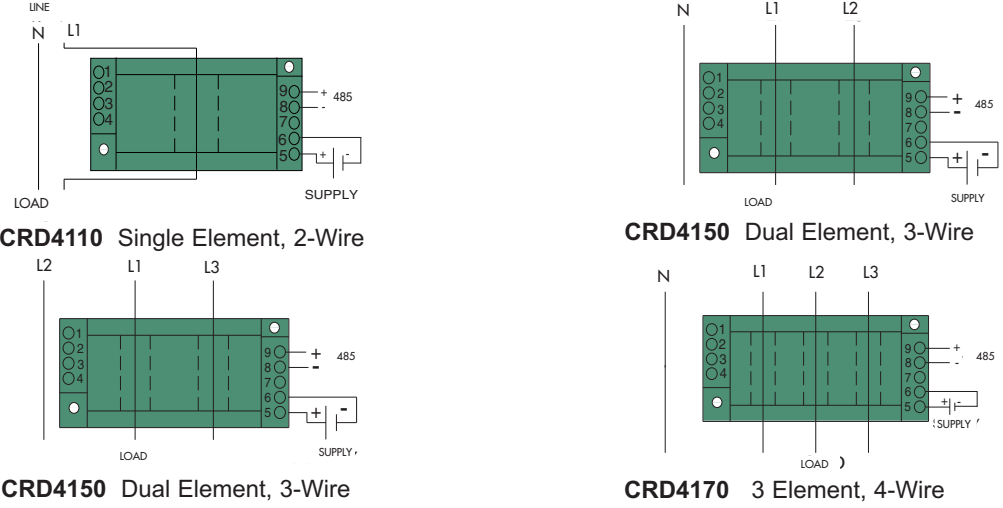

결선도

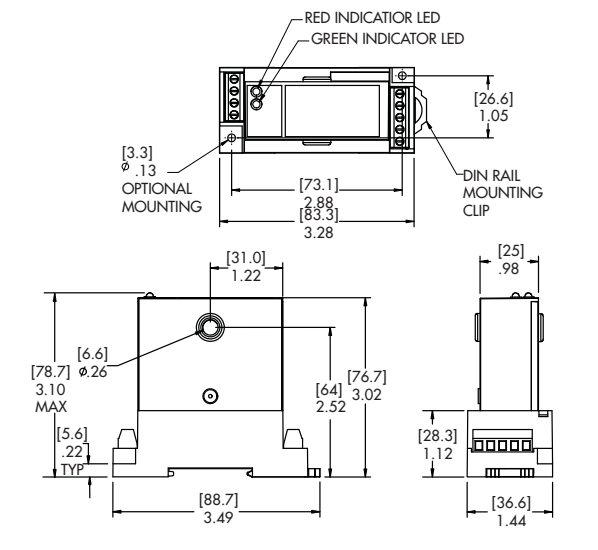

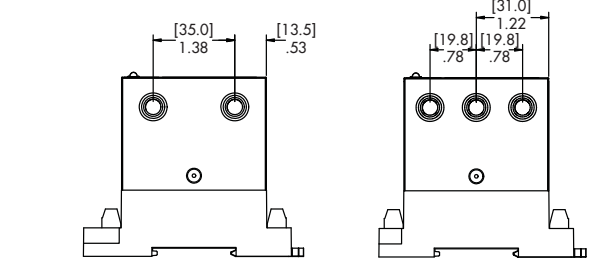

도면
