PTS SeriesSmall-Sized Programmable DC Power Supply

초소형 사이즈 · 19인치 표준 RACK 기준 2U 높이 6채널 장착 가능

기존 제품 대비 작은 사이즈에 800W 용량의 고성능, 빠른 반응속도, 안정적인 출력을 갖춘 초소형 프로그래머블 직류 전원 공급장치로써, 800W 기준 30~200V 전압 대역까지의 다양한 라인업을 갖추었으며, SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485 통신을 지원합니다.

Dimension

800W : 70mm(W) × 86mm(H) × 380mm(D) / 2.5kg

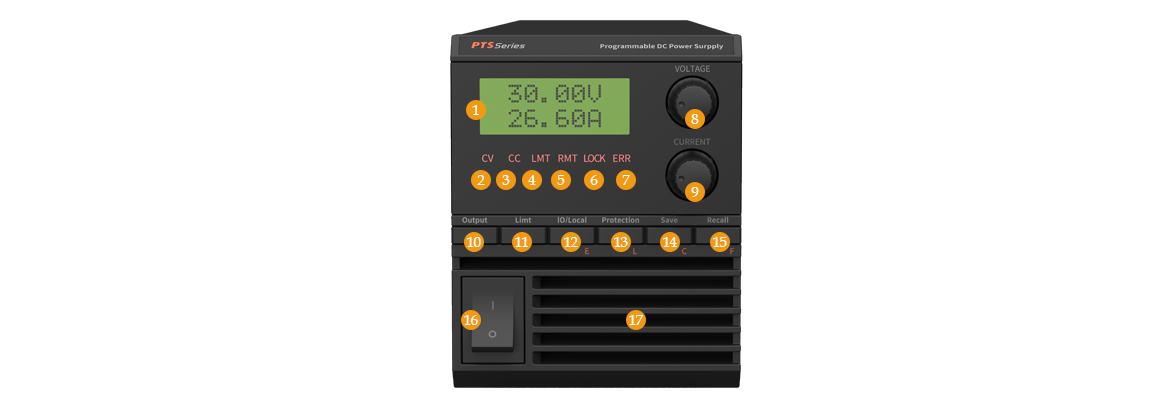

1	Display	11	전압, 전류 설정값 Display Key
2	CV 램프	12	IO/Local & Error Display Key
3	CC 램프	13	Protection & Front Lock Key
4	Limit Display Lamp	14	Save 또는 Calibration Key
5	Remote Interface Lamp	15	Recall 또는 Factory Key
6	Key Lock Lamp	16	메인 전원 ON/OFF 스위치
7	Error Lamp	17	환기구
8	전압 조정 Encoder
9	전류 조정 Encoder
10	출력 전압/전류 ON/OFF

· 4-Digital 디스플레이 해상도
· OVP, OCP 보호 모드 제공
· UVL, OVL, UCL, OCL 모드 제공
· 교정 기능 제공
· 패널 잠금 기능 제공
· Memory Store & Recall 기능 제공
· 12가지의 다양한 Factory Mode 기능 제공
· RS232C, RS485 통신 기본 제공
· 외부 제어 기능 (Analog Control)

· 제품라인업 및 사양

Model

PTS 800W Series

Size

2U

Voltage

30V

40V

50V

60V

80V

100V

200V

Current

26.6A

20A

16A

13.3A

10A

8A

4A

Spec / Model

800W

Display Resolution

4Digit 10mV or 100mV

Line & Load Regulation

≤0.01%

Programming Accuracy

0.5%+offset

Ripple & Noise

Output 30V(8mVrms/60mVp-p)

Rise Time(Full Load)

50mS

Falling Time (Full Load)

25mS

Power Factor (Full load)

≥ 0.98

Transient Response Time

1mS

Efficiency (Full load)

≥ 85%

Size(mm)

70(W) * 86(H) * 380(D)

Weight

2.5kg

· 옵션									· 액세서리

· TCP / IP 통신									· AC 파워 코드(Type F)
· 입력 사양 변경									· 메뉴얼 (QR코드)
· 바이폴라									· 데모 소프트웨어 프로그램 (QR코드)
· Custom 옵션 가능
