NEX SeriesHigh Performance Programmable DC Power Supply

동급 최고 수준의 빠른 반응속도와 안정적인 출력!



NEX는 고성능, 고효율의 제품으로 다양한 모든 산업군의 최적의 성능을 가진 프로그래머블 DC Power Supply입니다. 높은 효율, 반응속도, 출력 안정도에서 동급 최고의 출력을 제공하도록 설계되었습니다. 시스템 구성에도 최적화가 되어있으며, 다양한 제어방식을 통한 신뢰성 높은 전원공급기를 사용해 보시기 바랍니다.



Dimension

600W~2.4kW : 426mm(W) x 44mm(H) x 550mm(D)
2.4kW~4.8kW : 426mm(W) x 88mm(H) x 550mm(D)

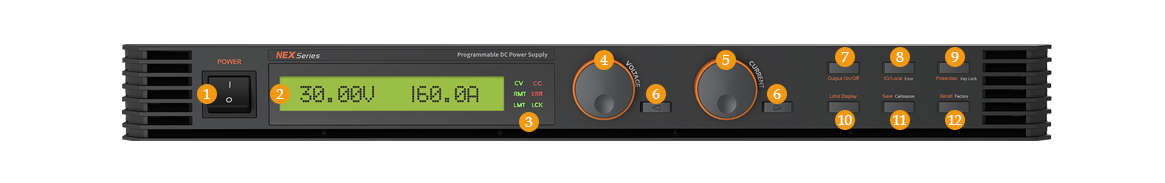

1메인 전원 ON/OFF 스위치10전압/전류 설정값 Display Key
2Display11Save 또는 Calibration Key
3동작상태 표시 램프12Recall 또는 Factory Key
4전압 조정 Encoder　　
5전류 조정 Encoder　　
6전압 Cursor 또는 메뉴변경 Key　　
7출력전압/전류 ON/OFF　　
8IO/Local 또는 Error Display Key　　
9Protection Setting 또는 Front-panel Lock Key　　





· 4-Digital 디스플레이 해상도

· OVP, OCP 보호 모드 제공

· UVL, OVL, UCL, OCL 모드

· 교정 기능 제공

· 패널 잠금 기능 제공

· Memory Store & Recall 기능 제공

· Factory Mode(User Memory, Last State, Auto Cursor, Auto Key Lock    등) 12가지 제공
· RS-232C, RS-485, TCP/IP 통신 기본제공

· 외부 제어 기능(Analog Control)









· 제품라인업 및 사양













Model NEX 2400 SeriesNEX 4800 Series
Size1U2U
20V30A60A90A120A180A240A
30V20A40A60A80A120A160A
50V12A24A36A48A72A96A
60V10A20A30A40A60A80A
80V7.5A15A22.5A30A45A60A
100V6A12A18A24A36A48A
150V4A8A12A16A24A32A
200V3A6A9A12A18A24A
300V2A4A6A8A12A16A
600V2A4A













　　　　　　　　　　　　　
Spec / Model600W~2400W2400W~4800W
Display Resolution4Digit 10mV or 100mV
Line & Load Regulation≤0.01%≤0.01%
Programming Accuracy0.1+offset0.1+offset
Ripple & NoiseOutput 30V(8mVrms /60mVp-p)Output 30V(8mVrms /60mVp-p)
Rise Time(Full Load)35mS50mS
Falling Time (Full Load)35mS50mS
Power Factor (Full load)≥ 0.99
Transient Response Time1mS
Efficiency (Full load)≥ 87%
Size(mm)426(W) * 44(H) * 550(D)426(W) * 88(H) * 550(D)
Weight600W(7.5kg)~2400W(10kg)2400W(15.5kg)~4800W(18kg)



*아래 제품은 CE인증된 모델입니다.

- NEX 1U Size : 20-30, 20-60, 20-90, 20-120, 50-12, 50-24, 50-36, 50-48
- NEX 2U Size : 20-180, 20-240





· 옵션





· 액세서리












· 입력 사양 변경(220V 3상, 380V 상)




· AC 입력 케이블

· 바이폴라





· 출력 볼트


· Custom 옵션 가능





· 랙 마운트 브래킷








· 메뉴얼 (QR코드)








· 데모 소프트웨어 프로그램 (QR코드)
