MX SeriesSwitching Type Programmable DC Power Supply

고용량, 고정밀 – 10KW, 15KW까지 3U

MX Series는 작은 사이즈에 많은 전력을 출력시킬 수 있으며, 다양한 보호기능과 더불어 매우 정확한 정밀도를 제공함으로써 단독으로 소스와 측정이 가능합니다. 병렬 기능을 사용함으로써 대용량 전력에 적합한 구조를 가지고 있으며 리플과 노이즈가 적고, 매우 빠른 응답 기능을 갖추고 있어 깨끗한 전원을 연속으로 공급 할 수 있습니다.

Dimension

5kW ~ 15kW : 426mm(W) x 132mm(H) x 670mm(D)
15kW ~ 30kW : 426mm(W) x 132mm(H) x 670mm(D)

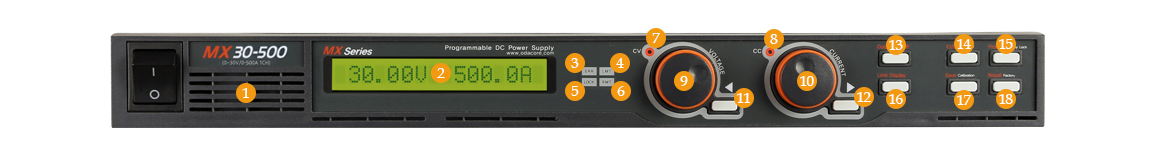

1	환기구	10	전류 조정 Encoder
2	16 Character Type LCD Display 장착	11	전압 Cursor 또는 메뉴변경 Key
3	Error 램프	12	Recall 또는 Factory Key
4	Limit Display 기능 제공	13	출력전압/전류 ON/OFF
5	Key Lock 램프	14	IO/Local 또는 Error Display Key
6	Remote Interface 램프	15	Protection Setting 또는 Front-panel Lock Key
7	CV 램프	16	전압/전류 설정값 Display Key
8	CC 램프	17	Save 또는 Calibration Key
9	전압 조정 Encoder	18	Recall 또는 Factory Key

· 3U에서 최대 10kW, 15kW의 높은 전력 밀도
· 넓은 전압 범위: 10kw~15kw에서 0~20V ~ 1500V, 최대 300kw까지 병렬 가능
· 0.95 역률
· 매우 빠른 부하 과도 응답 시간: 0.5%/500us
· 낮은 리플 및 노이즈, 높은 정확성, 높은 효율성, 높은 안정성
· 4-Digit 디스플레이 해상도
· 16 X 1 Big-Char Type LCD 디스플레이 장착
· 전압 및 전류 각각 조정 엔코더 제공
· CV/CC 모드
· 원격 전압 감지(전압 강하 보상)
· OVP, OCP 보호 모드 제공
· UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
· 교정 기능 제공(수동 및 PC 기반)
· 패널 잠금 기능 제공
· Memory Store & Recall 기능 제공 (10개 저장 가능)
· 11개 다양한 Factory Mode 기능 제공
· AC 입력 380/400Vac 3상
· RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)
· SCPI 호환 프로토콜이 지원되며 RS485에 대해 Modbus 선택 가능

· 제품라인업 및 사양

300kW (10kW, 15kW in 3U)

Voltage

30V

50V

80V

100V

200V

300V

400V

500V

600V

800V

1000V

1200V

1500V

Current

500A

300A

187.5A

150A

75A

50A

37.5A

30A

25A

18.75A

15A

12.5A

10A

*아래 제품은 CE인증된 모델입니다.

- MX Series : 300-13.2, 600-13, 1000-5, 1000-10, 1000-15

· 옵션							· 액세서리

· AC 입력 케이블 주문							· AC 입력 케이블
· 출력 케이블 (주문제작)							· 출력 볼트
							· 랙 마운트 브래킷
							· 메뉴얼 (QR코드)
							· 데모 소프트웨어 프로그램 (QR코드)
