EX-TB SeriesSwitching Type Programmable DC Power Supply

고성능 고효율의 Compact한 사이즈의 제품

EX-TB Series는 벤치탑 사이즈로 고성능, 고효율 단일 출력의 직류전원 Programmable DC Power Supply입니다. RS-232C, RS-485(RJ-45 Type) Remote Interface를 통한 제어를 위해 SCPI Protocol을 제공합니다. EX-TB Series는 산업현장, 연구소, 교육센터기관 등 여러분야에 걸쳐 사용이 가능한 제품입니다.



Dimension

600W, 1.2kW : 265mm(W) x 75mm(H) x 403mm(D)
1.8kW, 2.4kW : 265mm(W) x 150mm(H) x 403mm(D)





　

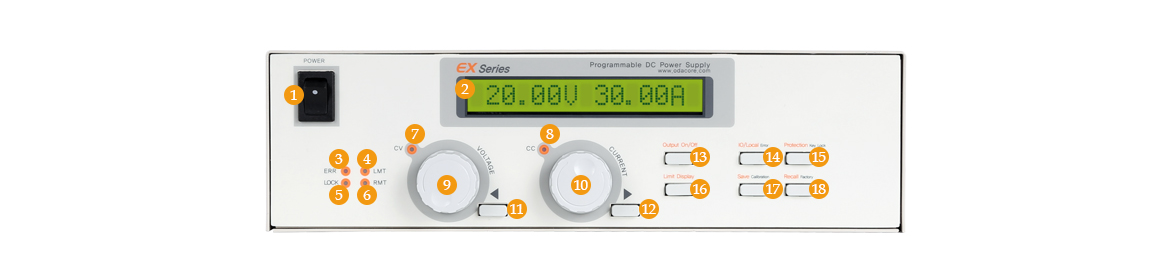

1메인 전원 ON/OFF 스위치11전압 Cursor 또는 메뉴변경 Key
216Cha타입 LCD Display12전류 Cusor 또는 메뉴변경 Key
3Error Lamp13출력 전압/전류 ON/OFF
4Limit Display Lamp14IO/Local & Error Display Key
5Key Lock Lamp15Protection & Front Lock Key
6Remote Interface Lamp16전압/전류 설정값 Display Key
7CV 램프17Save 또는 Calibration Key
8CC 램프18Recall 또는 Factory Key
9전압 조정 Encoder　　
10전류 조정 Encoder　　









· 최대 2.4KW 전력을 공급할 수 있는 벤치탑 크기 265mm(W) x 75mm(H)/150mm(H) x 403mm(D)
· 4-Digit 디스플레이 해상도

· 16×1 Big-Char Type LCD 디스플레이 장착

· 전압 및 전류 각각 조정 엔코더 제공

· OVP(과전압 보호), OCP(과전류 보호) 보호 모드 제공

· UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
· 교정 기능 제공(수동 및 PC 기반)

· 패널 잠금 기능 제공

· Memory Store & Recall 기능 제공(10개 저장 가능)

· 출력 ON/OFF 기능 제공

· Limit Display 기능 제공

· 11가지의 다양한 Factory Mode 제공

· RS-232C, RS-485 통신 기본제공 (TCP/IP 통신 옵션)

· 단상, AC 입력 220VAC ±10%









· 제품라인업 및 사양
* 표시된 제품은 CE인증된 모델입니다.
　

　　
ModelVoltageCurrentWattDimension
EX20-30TB20V30A600265mm(W) x 75mm(H) x 403mm(D)
EX20-60TB60A1,200265mm(W) x 75mm(H) x 403mm(D)
EX20-90TB90A1,800265mm(W) x 150mm(H) x 403mm(D)
EX20-120TB120A2,400265mm(W) x 150mm(H) x 403mm(D)
EX30-20TB30V20A600265mm(W) x 75mm(H) x 403mm(D)
EX30-40TB*40A1,200265mm(W) x 75mm(H) x 403mm(D)
EX30-60TB60A1,800265mm(W) x 150mm(H) x 403mm(D)
EX30-80TB*80A2,400265mm(W) x 150mm(H) x 403mm(D)
EX50-12TB50V12A600265mm(W) x 75mm(H) x 403mm(D)
EX50-24TB24A1,200265mm(W) x 75mm(H) x 403mm(D)
EX50-36TB36A1,800265mm(W) x 150mm(H) x 403mm(D)
EX50-48TB48A2,400265mm(W) x 150mm(H) x 403mm(D)
EX60-10TB60V10A600265mm(W) x 75mm(H) x 403mm(D)
EX60-20TB20A1,200265mm(W) x 75mm(H) x 403mm(D)
EX60-30TB30A1,800265mm(W) x 150mm(H) x 403mm(D)
EX60-40TB40A2,400265mm(W) x 150mm(H) x 403mm(D)
EX80-7.5TB80V7.5A600265mm(W) x 75mm(H) x 403mm(D)
EX80-15TB15A1,200265mm(W) x 75mm(H) x 403mm(D)
EX80-22.5TB22.5A1,800265mm(W) x 150mm(H) x 403mm(D)
EX80-30TB30A2,400265mm(W) x 150mm(H) x 403mm(D)
EX100-6TB100V6A600265mm(W) x 75mm(H) x 403mm(D)
EX100-12TB12A1,200265mm(W) x 75mm(H) x 403mm(D)
EX100-18TB18A1,800265mm(W) x 150mm(H) x 403mm(D)
EX100-24TB24A2,400265mm(W) x 150mm(H) x 403mm(D)
EX150-4TB150V4A600265mm(W) x 75mm(H) x 403mm(D)
EX150-8TB8A1,200265mm(W) x 75mm(H) x 403mm(D)
EX150-12TB12A1,800265mm(W) x 150mm(H) x 403mm(D)
EX150-16TB16A2,400265mm(W) x 150mm(H) x 403mm(D)
EX200-3TB200V3A600265mm(W) x 75mm(H) x 403mm(D)
EX200-6TB6A1,200265mm(W) x 75mm(H) x 403mm(D)
EX200-9TB9A1,800265mm(W) x 150mm(H) x 403mm(D)
EX200-12TB12A2,400265mm(W) x 150mm(H) x 403mm(D)
EX300-2TB300V2A600265mm(W) x 75mm(H) x 403mm(D)
EX300-4TB4A1,200265mm(W) x 75mm(H) x 403mm(D)
EX300-6TB6A1,800265mm(W) x 150mm(H) x 403mm(D)
EX300-8TB8A2,400265mm(W) x 150mm(H) x 403mm(D)






· 옵션



· 액세서리







· 출력 ON/OFF 신호 제어


· AC 파워 코드(Type F)
· 아날로그 입력 제어(DC 0~5V 또는 0~10V) 및 아날로그 출력 모니터링(DC 0~5V
· 메뉴얼 (QR코드)
 또는 0~10V), 절연형


· 데모 소프트웨어 프로그램 (QR코드)
