PT SeriesSwitching type Programmable DC Power Supply

19인치 Rack표준 및 벤치탑 타입

200W, 400W 용량의 고성능, 고효율의 스위칭 타입 프로그래머블 직류 전원 공급장치로써, SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485, 통신을 지원합니다.


Dimension

200W, 400W : 70mm(W) × 124mm(H) × 350mm(D) / 4.2kg







　
1메인 전원 ON/OFF 스위치11전류 조정 Encoder
2환기구12전압 Cursor 또는 메뉴변경 Key
316Cha타입 LCD Display13전류 Cusor 또는 메뉴변경 Key
4Error Lamp14출력 전압/전류 ON/OFF
5Limit Display Lamp15Limit Display Key
6Key Lock Lamp16IO/Local & Error Display Key
7Remote Interface Lamp17Protection & Lock Key
8CV 램프18Save 또는 Calibration Key
9CC 램프19Recall 또는 Factory Key
10전압 조정 Encoder20측적용 "+" DC출력터미널
　　21측적용 "-" DC출력터미널









· 4-Digit Resolution 디스플레이

· 8 Character, 2 line LCD 디스플레이

· 엔코더를 이용한 쉬운 전압 전류 셋팅

· CV/CC 모드

· 원격 전압 감지

· OVP, OCP 보호 모드 제공

· 전압 하한값(U.V.L), 상한값(O.V.L), 전류 하한값(U.C.L), 상한값(O.C.L) Leverl 셋팅기능
· 교정 기능 제공(메뉴얼 및 PC 기반)

· 패널 잠금 기능 제공

· Memory Store & Recall 기능 제공(10개 저장 가능)

· 출력 ON/OFF 기능 제공

· 11개 다양한 Factory Mode 기능 제공

· RS-232C, RS-485 통신 기본제공(TCP/IP 통신 옵션)

· 아날로그 입력 제어(DC 0~5V 또는 0~10V), 절연형

· 전면출력을 통해 max 10A까지 측정가능

· AC 입력 110~250VAC ±10%

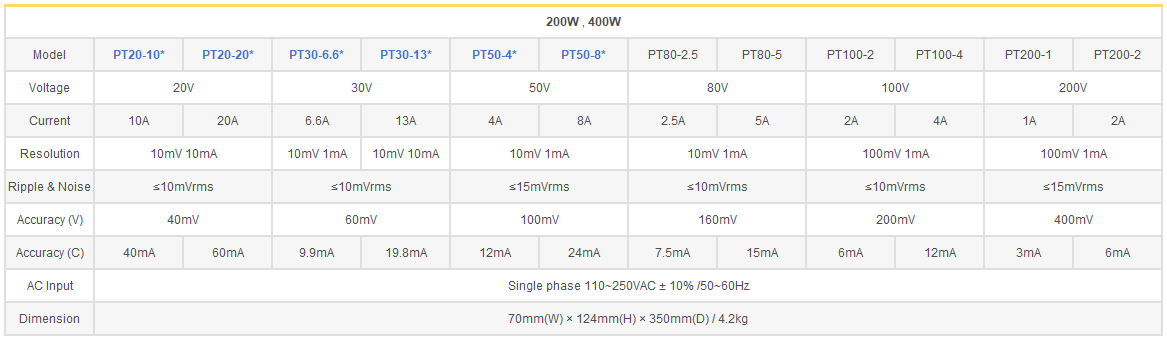

· 제품라인업 및 사양
* 표시된 제품은 CE인증된 모델입니다.




· 옵션



· 액세서리







· TCP/IP 통신


· AC 파워 코드(Type F)
· 출력 ON/OFF 신호 제어


· 메뉴얼(QR 코드)
· 랙 마운트 지원(브래킷 및 선반)


· 데모 소프트웨어 프로그램(QR 코드)
· 아날로그 출력 모니터링(DC 0~5V 또는 0~10V),절연형


· TCP/IP 통신 (외장형)
