OPX-93D

2채널 Programmable DC Power Supply

OPX-93D는 0~9V / 0~3A Dual Output 프로그래머블 직류전원 공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C 통신을 지원하며 표준 1/2-19inch 3U 크기로 모바일 검사장비로써 최적화 설계 되었습니다.



Dimension

213mm(W) x 132mm(H) x 390mm(D)





　

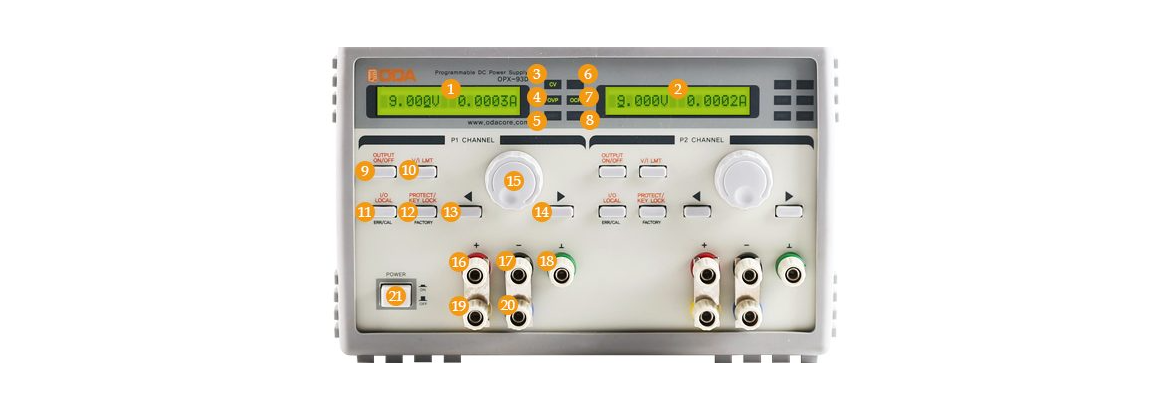

1채널1 (P1) 16Char 타입 LCD Display12Project, Lock, Factory Key
2채널2 (P2) 16Char 타입 LCD Display13커서 좌측이동 및 메뉴변경 Key
3CV Mode 상태 Lamp14커서 우측이동 및 메뉴변경 Key
4CC Mode 상태 Lamp15수치가변 엔코더
5OVP 설정상태 Lamp16Positive Output
6OCP 설정상태 Lamp17Negative Output
7Remote Interface Lamp18Remote Voltage Sensing Positive Input
8Error Lamp19Remote Voltage Sensing Negative Input
9출력전압/전류 ON/OFF Key20Earth 연결 단자
10전압/전류 선택 및 Limit Display Key21 메인전원 ON/OFF 스위치
11I/O LOCAL, Error, Calibrate Key　　










· 듀얼 채널, 각각 1mV/100uA 분해능의 0~9V/0~3A, 5-Digit

· 16X1 Big-Char Type LCD 디스플레이 장착

· 낮은 Ripple & noise(2mVp-p / 2mArms)

· 프로그래밍 정확도(0.05%+5mV / 0.15%+5mA)

· 리드백 정확도(0.05%+2.5mV / 0.08%+3mA)

· CV/CC 모드

· 원격 전압 감지(전압 강하 보상)

· OVP, OCP 보호 모드 제공, DC-Fan Fail

· UVL(저전압 잠금), OVL(과전압 잠금), UCL(저전류 잠금), OCL(과전류 잠금)
· 교정 기능 제공(수동 및 PC 기반)

· 전면 패널 잠금 기능 제공

· Memory Store & Recall 기능 제공(10개 저장 가능)

· 11개 다양한 Factory Mode 기능 제공

· RS-232C 통신 기본제공(TCP/IP 통신 옵션)

· AC 입력 단상 110Vac/220Vac ±10%

· 치수 : 213mm(W) x 132mm(H) x 390mm(D)

· 부속품 : 사용설명서(QR코드), AC입력코드 1개(1.5미터), 예비퓨즈(AC인렛 내장) 1개, 쇼트바 2개





· 액세서리









· 사용설명서 1개



· 예비 퓨즈 1pc



· AC 입력 코드 1pc(1.5미터)
