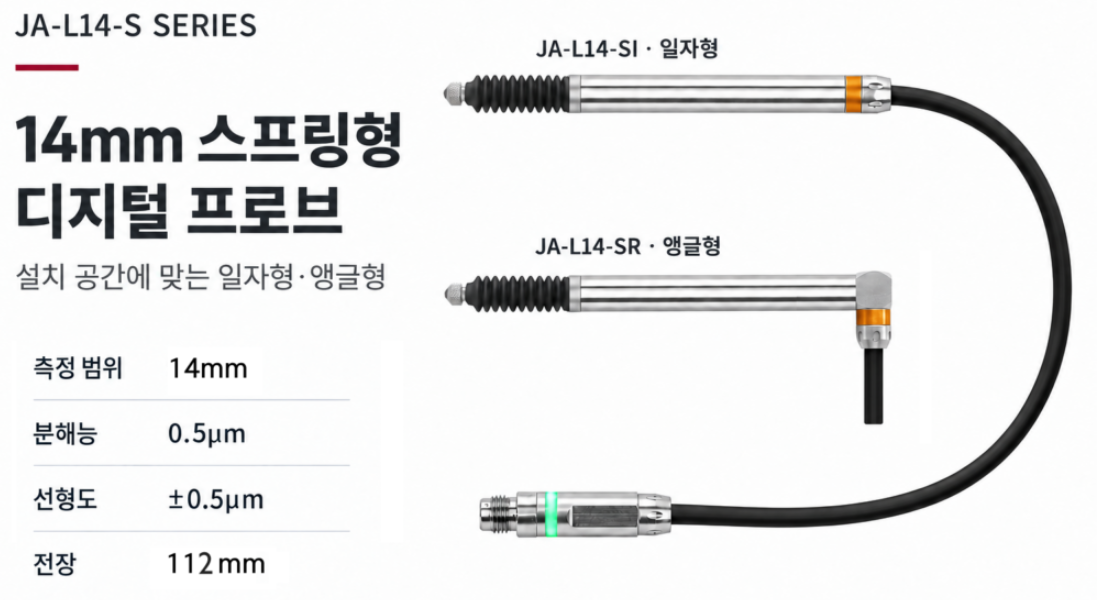

스프링으로 접촉면에 접촉하고, 측정값부터 현장 상태까지 확인하는 디지털 프로브

JA-L14-S는 국내에서 개발•제조한 스프링형 디지털 인덕티브 프로브입니다.

스프링의 힘으로 접촉자가 측정면에 접촉하고 , 측정 대상의 위치 변화에 따라 접촉자가 이동하여  높이 •단차 • 변위를 측정합니다.

정밀한 접촉 측정과 현장 상태 확인, 단일 측정부터 다채널 자동검사까지의 시스템 구성을 함께 고려했습니다.

      • 국내 개발.제조

         Made in Korea

      • 전용 앰프 없이 직접 디지털 통신 가능

         Standalone Digital Output

      • 정밀 신호처리•디지털 보정

         Advanced Digital Signal Processing

      • 1CH부터 다채널 자동검사까지

         Scalable Measurement Platform

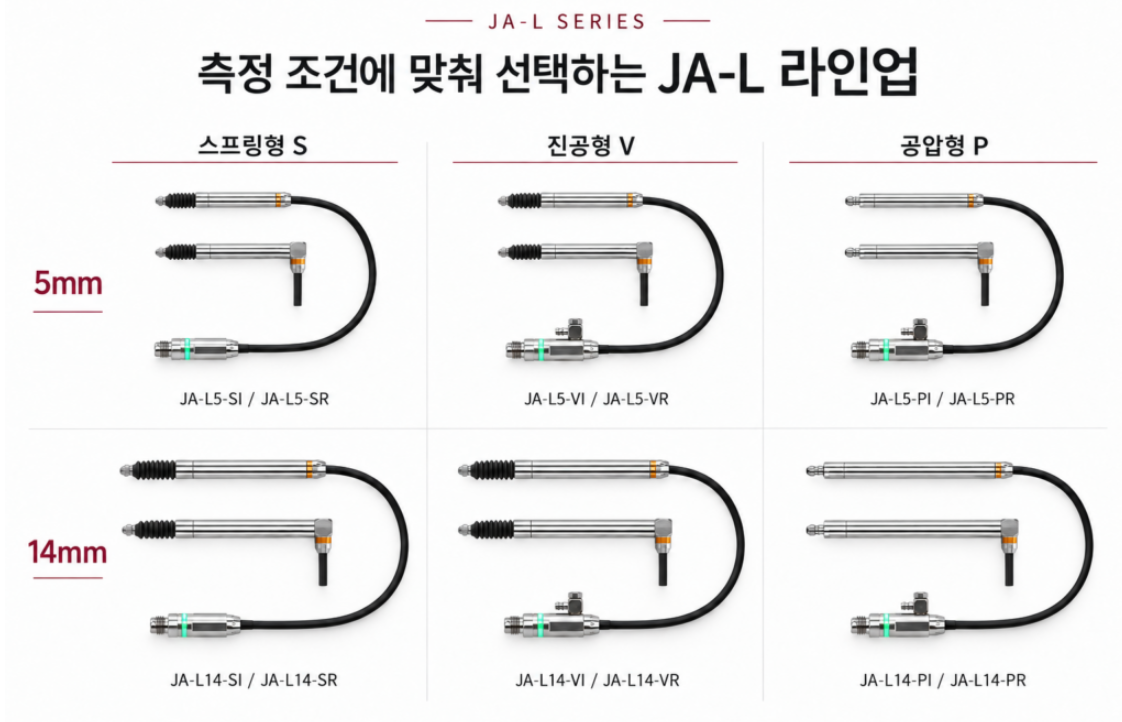

JA-L 시리즈는 인덕티브 검출과 소형 신호처리 회로를 결합해 센서 신호를 정밀하게 증폭•분석하고 디지털로 변환• 보정합니다.

14mm 측정 범위와 콤팩트한 본체, 일자형(SI) •앵글형(SR) 구성으로 측정 조건과 설치 공간에 맞춰 선택할 수 있습니다.

LED 내장 커넥터로 프로브 가까이에서 상태를 확인하고, 분리형 연결 구조로 프로브를 간편하게 교체할 수 있습니다.

별도 전용 앰프 없이 호스트 장비와 직접 통신하거나, BODA를 선택해 측정값 표시•연산•판정까지 구성할 수 있습니다.

스프링 접촉 • 넓은 측정 범위 • 현장 상태 확인 • 공통 BODA 플랫폼

• 스프링의 힘으로 접촉 측정 별도의 공압•진공 공급 없이 측정면에 접촉하는 구성

• 14mm 측정 범위 / 일자형 •앵글형 측정 조건과 설치 공간에 맞는 선택

• LED 상태 표시 / 분리형 커넥터 현장에서 빠르게 확인하고 간편하게 교체

• BODA 공통 플랫폼 측정점 수에 맞춰 측정•연산• 판정 시스템 구성

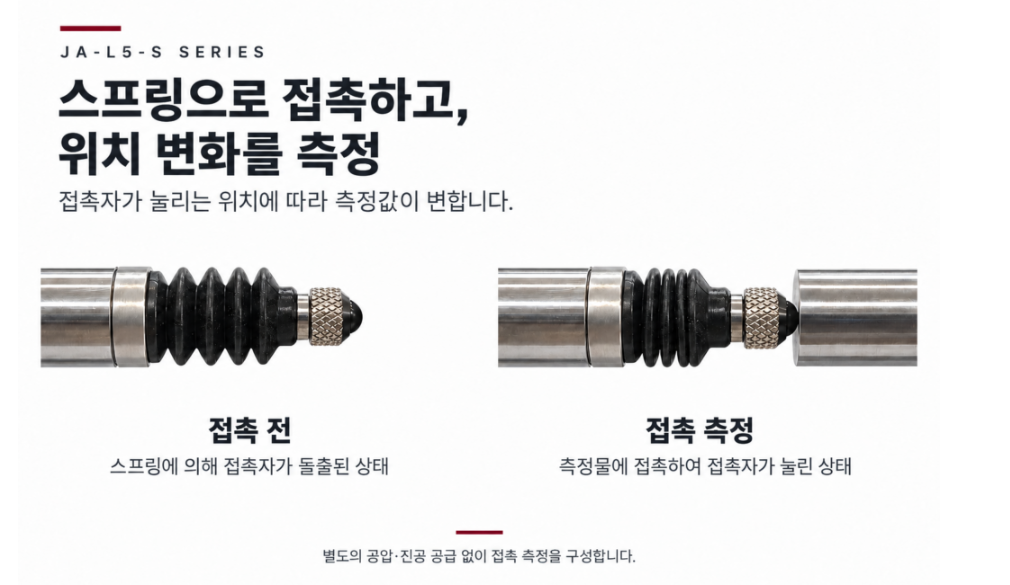

스프링으로 접촉을 유지하며 위치 변화 측정

측정 대상에 접촉하기 전에는 스프링의 힘으로 접촉자가 돌출된 상태를 유지합니다.

측정 대상이 접촉자를 누르면 접촉자가 본체 안쪽으로 이동하고, 그 위치에 따라 측정값이 변합니다. 측정면의 위치가 변하면 스프링의 힘으로 접촉자가 따라 움직이며 접촉을 유지합니다.

검사 지그에서 높이•단차•안착 위치 등을 확인하는 데 활용할 수 있습니다. 부품을 투입•배출할 때는 접촉자와 간섭하지 않도록 지그의 접근•이탈 동작을 구성하십시오.

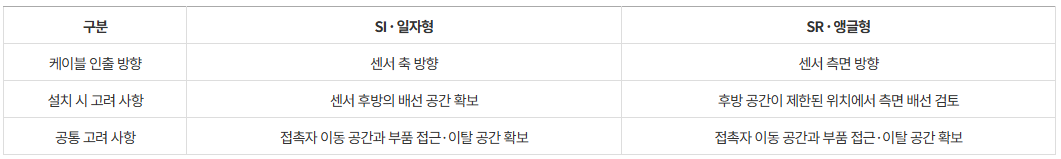

설치 공간에 맞는 두 가지 형태

Φ8mm 스템을 기준으로 지그 장착을 검토하고, 접촉자의 이동 범위와 진공 배관•케이블 배선 공간을 함께 확보하십시오.

설치 공간과 배선 방향에 따라 일자형(SI)• 앵글형(SR)을 선택할 수 있습니다.

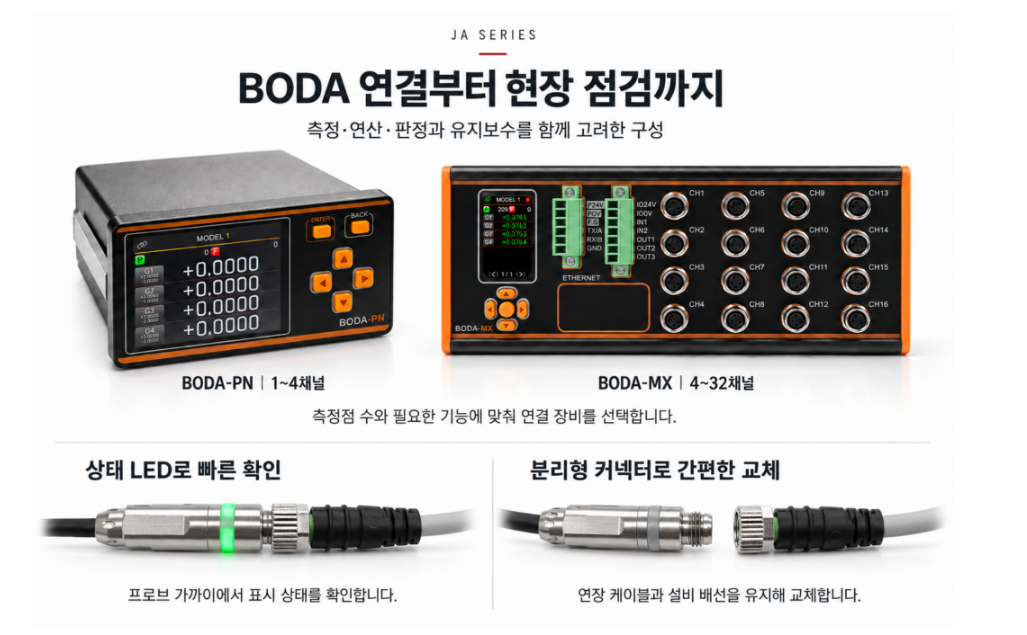

BODA 연결부터 현장 점검까지

측정•연산•판정을 하나의 구성으로

호환되는 BODA 인디케이터에 연결해 측정값을 확인하고, 여러 채널의 데이터를 이용한 연산과 판정을 구성할 수 있습니다.

측정점 수와 표시• 통신 요구사항에 맞춰 BODA 모델을 선택하십시오.

JA-L14-S는 별도 전용 앰프 없이 호스트 장비와 직접 디지털 통신할 수 있으며, BODA는 표시•연산• 판정 기능이 필요할 때 선택할 수 있습니다.

상태 LED로 현장에서 확인

프로브의 상태 표시 LED로 측정 위치 가까이에서 표시 상태를 확인할 수 있습니다.

여러 프로브가 배치된 검사 지그에서도 점검할 위치를 찾는 데 도움이 됩니다.

표시 기능은 연결 장비와 설정에 따라 적용됩니다.

분리형 커넥터로 간편한 교체

프로브와 연장 케이블을 분리할 수 있어, 프로브 교체 시 호환되는 연장 케이블과 설비 내 배선을 유지할 수 있습니다.

재배선 작업을 줄여 유지보수를 간편하게 합니다.

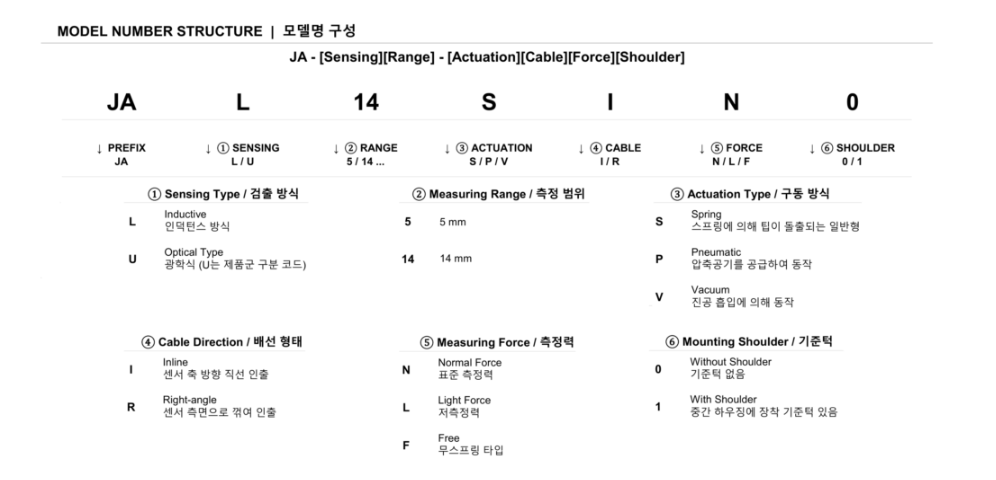

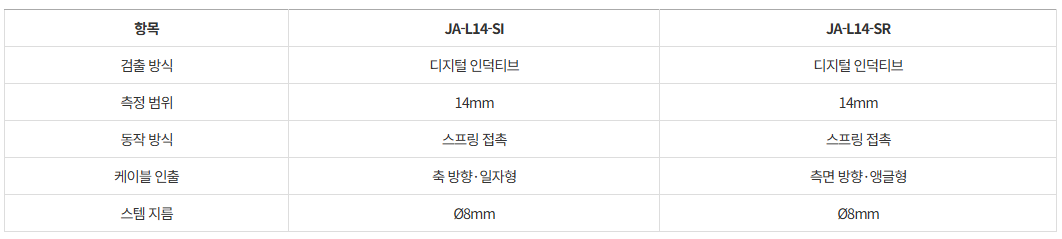

모델별 기본 구성

 JA-L14-SI와 JA-L14-SR은 제품 형식 구분용 표기입니다.

주문 시에는 측정력과 장착 기준턱 사양을 포함한 전체 모델명을 확인하십시오.

선택 가능한 옵션은 모델별로 다릅니다.

외형 치수 및 연결 구성

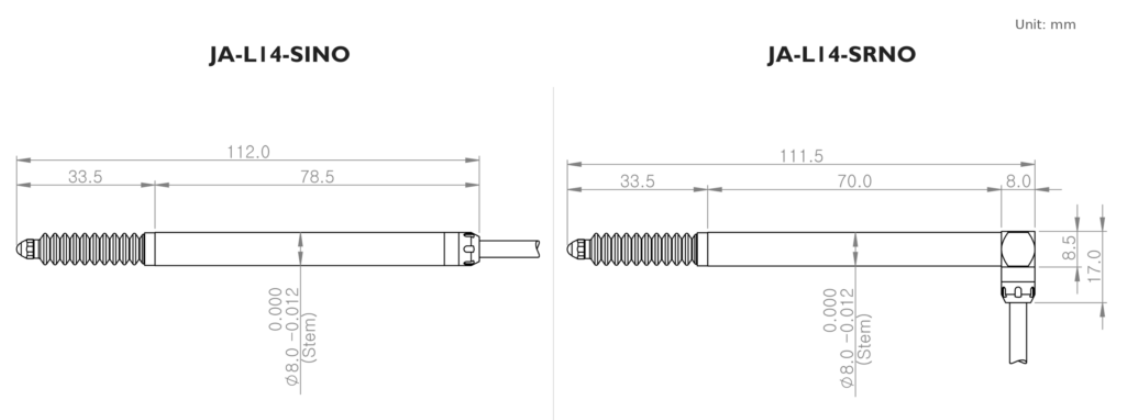

외형 치수

BODA 연결 예시

JA-L14-S 프로브-> 호환 연장 케이블 -> BODA 인디케이터

설치 거리와 측정점 수에 맞춰 연장 케이블 및 연결 장비를 선택할 수 있습니다.

지원 채널 수와 연산• 판정•통신 기능은 선택한 BODA 모델의 사양을 확인하십시오.

스프링형은 접촉 측정을 위한 별도의 공압 • 진공 공급이 필요하지 않습니다.
