공압으로 접촉자를 전진시키고, 측정값부터 현장 상태까지 확인하는 디지털 프로브

JA-L14-P는 국내에서 개발•제조한 공압형 디지털 인덕티브 프로브입니다.

공압으로 접촉자를 전진시켜 측정면의에 접촉해 높이 •단차 • 변위를 측정하고,  접촉자를 후퇴시켜 측정물의 투입 • 배출 공간을 확보합니다.

정밀한 접촉 측정과 현장 상태 확인, 단일 측정부터 다채널 자동검사까지의 시스템 구성을 함께 고려했습니다.

      • 국내 개발.제조

         Made in Korea

      • 전용 앰프 없이 직접 디지털 통신 가능

         Standalone Digital Output

      • 정밀 신호처리•디지털 보정

         Advanced Digital Signal Processing

      • 1CH부터 다채널 자동검사까지

         Scalable Measurement Platform

JA-L 시리즈는 인덕티브 검출과 소형 신호처리 회로를 결합해 센서 신호를 정밀하게 증폭•분석하고 디지털로 변환• 보정합니다.

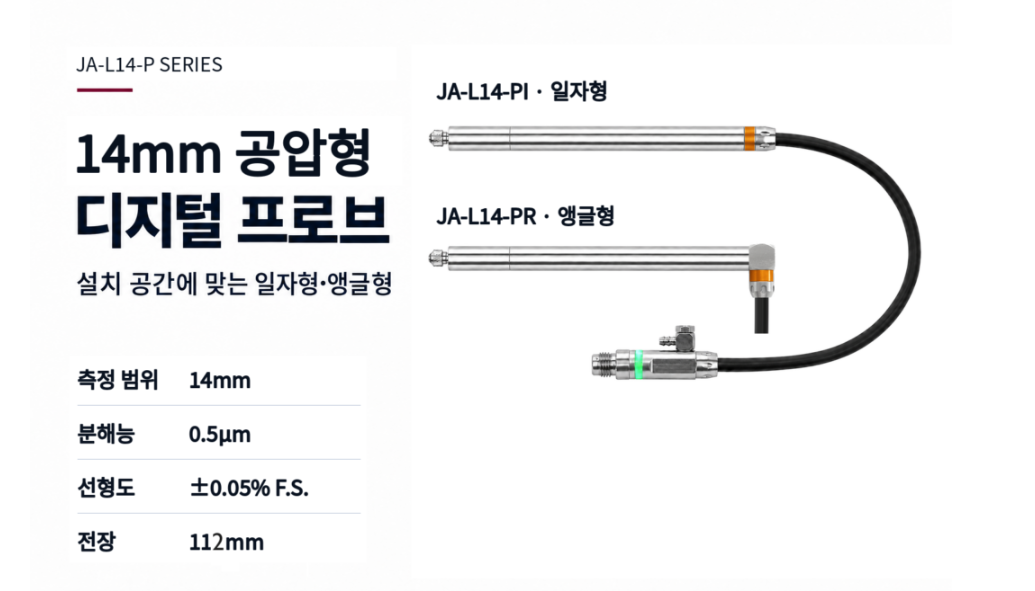

14mm 측정 범위와 콤팩트한 본체, 일자형(PI) •앵글형(PR) 구성으로 측정 조건과 설치 공간에 맞춰 선택할 수 있습니다.

LED 내장 커넥터로 프로브 가까이에서 상태를 확인하고, 분리형 연결 구조로 프로브를 간편하게 교체할 수 있습니다.

별도 전용 앰프 없이 호스트 장비와 직접 통신하거나, BODA를 선택해 측정값 표시•연산•판정까지 구성할 수 있습니다.

공압 구동 •  정밀 측정 •  현장 상태 확인 • 공통BODA플랫폼

      • 공압으로 접촉자 전진• 접촉 측정

         공압 인가 • 해제로 측정과 후퇴 동작을 제어하는 구성

      • 14mm 측정 범위 / 일자형•앵글형

         측정 조건과 설치 공간에 맞는 선택

       • LED 상태 표시 / 분리형 커넥터

         현장에서 빠르게 확인하고 간편하게 교체

      • BODA 공통 플랫폼

         측정점 수에 맞춰 측정•연산•판정 시스템 구성

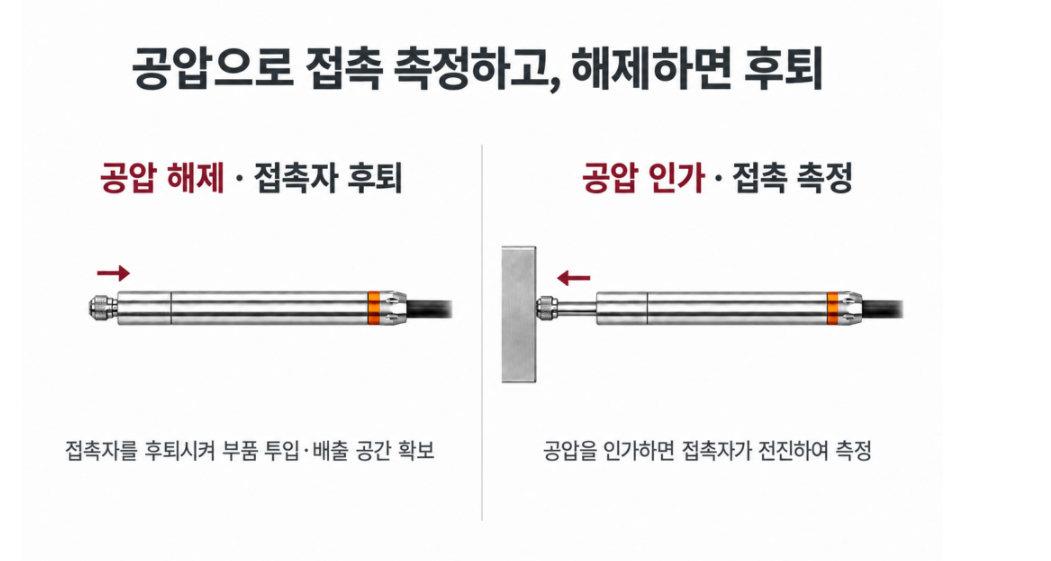

 공압으로 접촉 측정하고, 해제하면 후퇴

공압을 해제하면 접촉자가 본체 안쪽으로 후퇴합니다. 측정물과 접촉자 사이에 공간을 확보해 부품의 투입•배출 동작을 구성할 수 있습니다.

측정물이 제자리에 놓인 뒤 공압을 인가하면, 접촉자가 전진하여 측정면에 접촉합니다. 접촉자의 위치에 따라 측정값이 변합니다.

부품을 반복적으로 교체하는 검사 지그에서 높이• 단차•안 위치 등을 확인하는 데 활용할 수 있습니다.

설치 공간에 맞는 두 가지 형태

Φ8mm 스템을 기준으로 지그 장착을 검토하고, 접촉자의 이동 범위와 진공 배관•케이블 배선 공간을 함께 확보하십시오.

설치 공간과 배선 방향에 따라 일자형(PI)• 앵글형(PR)을 선택할 수 있습니다.

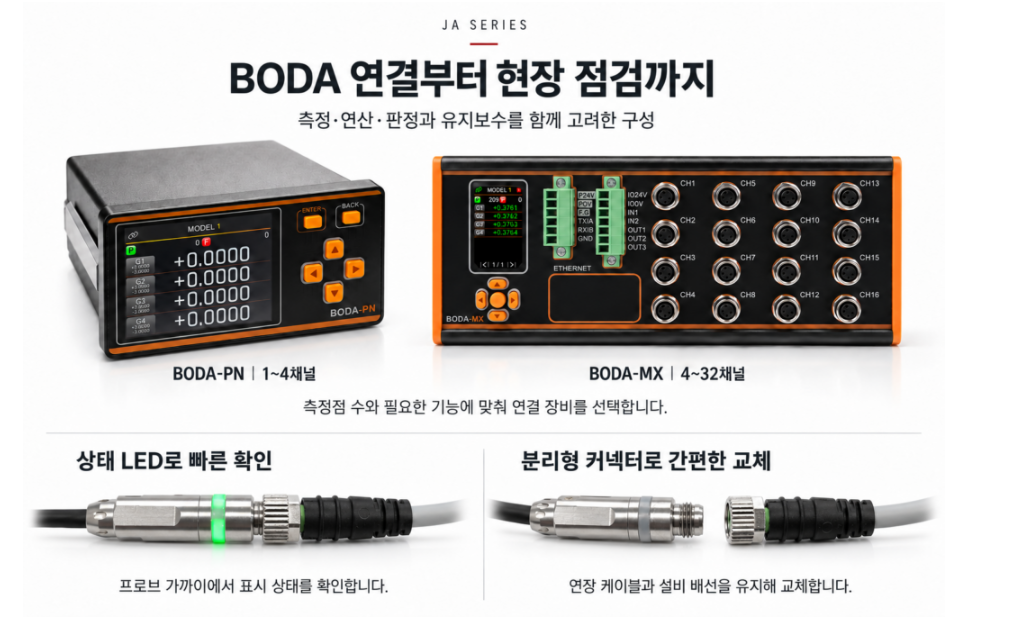

BODA 연결부터 현장 점검까지

측정•연산•판정을 하나의 구성으로

호환되는 BODA 인디케이터에 연결해 측정값을 확인하고, 여러 채널의 데이터를 이용한 연산과 판정을 구성할 수 있습니다.

측정점 수와 표시• 통신 요구사항에 맞춰 BODA 모델을 선택하십시오.

JA-L14-P는 별도 전용 앰프 없이 호스트 장비와 직접 디지털 통신할 수 있으며, BODA는 표시•연산• 판정 기능이 필요할 때 선택할 수 있습니다.

상태 LED로 현장에서 확인

프로브의 상태 표시 LED로 측정 위치 가까이에서 표시 상태를 확인할 수 있습니다.

여러 프로브가 배치된 검사 지그에서도 점검할 위치를 찾는 데 도움이 됩니다.

표시 기능은 연결 장비와 설정에 따라 적용됩니다.

분리형 커넥터로 간편한 교체

프로브와 연장 케이블을 분리할 수 있어, 프로브 교체 시 호환되는 연장 케이블과 설비 내 배선을 유지할 수 있습니다.

재배선 작업을 줄여 유지보수를 간편하게 합니다.

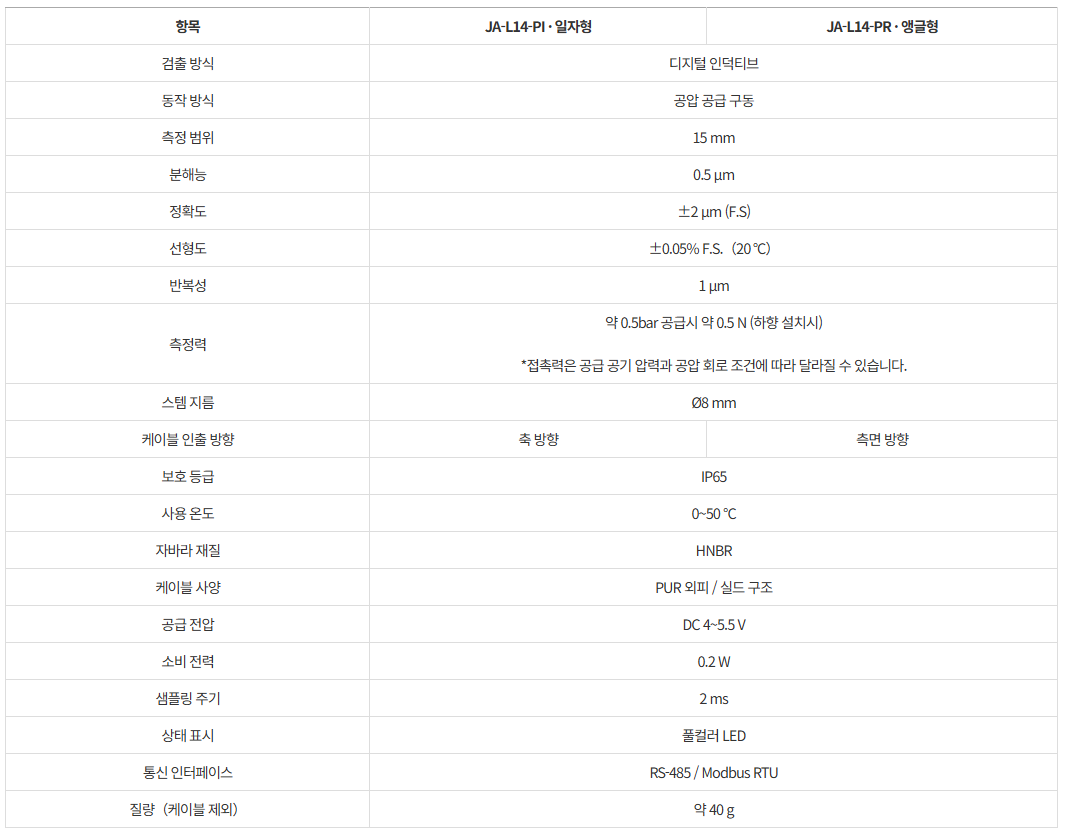

모델별 기본 구성

 JA-L14-PI와 JA-L14-PR은 제품 형식 구분용 표기입니다.

주문 시에는 측정력과 장착 기준턱 사양을 포함한 전체 모델명을 확인하십시오.

선택 가능한 옵션은 모델별로 다릅니다.

외형치수 및 연결구성

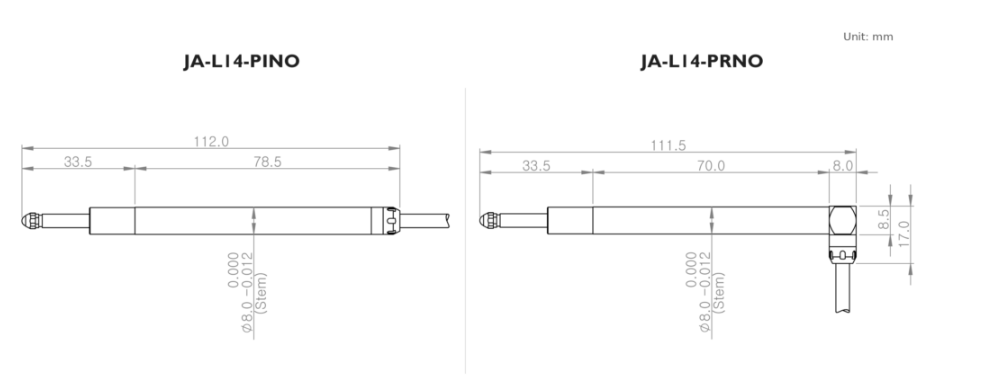

외형치수

BODA 연결 예시

JA-L5-P 프로브-> 호환 연장 케이블 -> BODA 인디케이터

설치 거리와 측정점 수에 맞춰 연장 케이블 및 연결 장비를 선택할 수 있습니다.

지원 채널 수와 연산• 판정•통신 기능은 선택한 BODA 모델의 사양을 확인하십시오.

접촉자 구동을 위해서는 전기 연결과 별도로 진공 공급 및 제어 구성이 필요합니다.

액세서리
