MODEL : XJC-TS910
각형 로드셀(200με~1000με)

- 고정밀  스트레인 게이지 원리
- 0~1000με 범위의 힘 측정
-크레인,프레스,롤링기계 등의 고하중 모니터링용
- 고정밀 및 반복가능한 하중 측정 능력제공



제품사양

XJC-TS910 SERIES
정격 용량 200με,500με,1000με재질스테인레스 스틸
비선형성0.1% F.S.정격 출력1.5~2.0 mV/V
작동 전압5V-10VDC최대 작동 전압10 VDC
보호 등급IP65보상 온도 범위-10~40℃
히스테라시스0.1%F.S.작동 온도 번위-20~80℃
반복성0.1%F.S.절연 저항≥ 5000MΩ/50VDC
입력 임피던스1000±100Ω출력 임피던스1000±100Ω
CREEP(30분)0.1%F.S.출력에 대한 온도 영향0.5% F.S./10℃
영점 출력±2%F.S.온도가 제로에 미치는 영향0.5% F.S./10℃
허용 과부하150%최대 하중 한계300%
케이블 사이즈Φ3x2m수명풀스케일 100만회 이상
케이블 연결Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

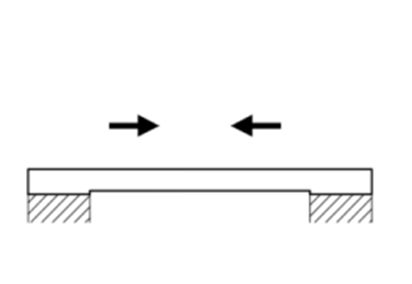

하중방향

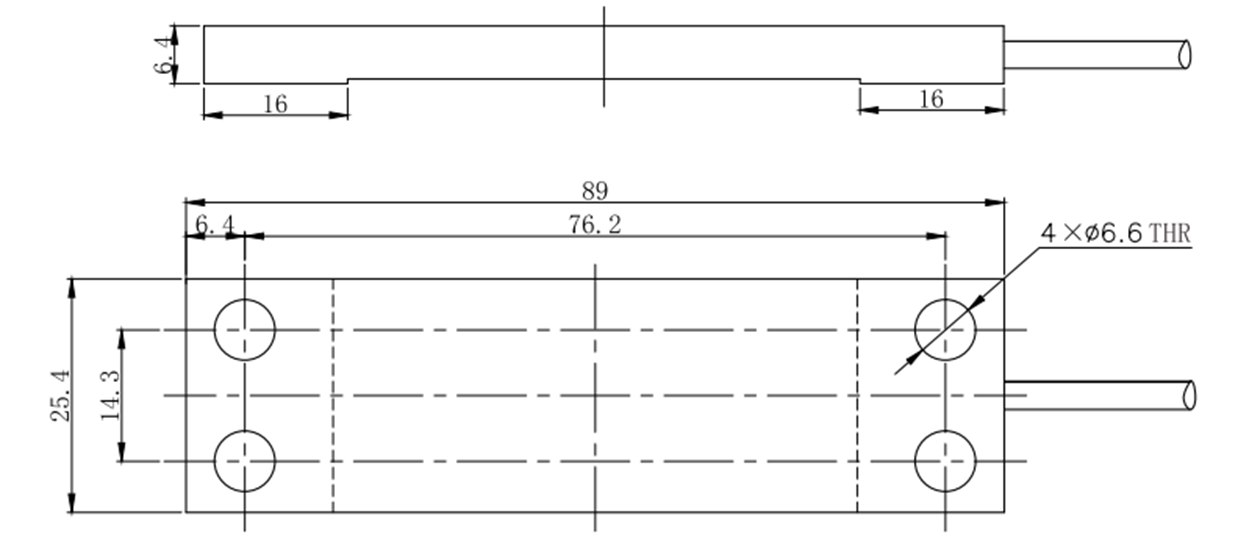

도면
