MODEL : XJC-TS001A
각형 로드셀(500kg)

- 과부하 보호장치로 센서를 충격으로부터 보호
- 0~500kg 범위의 힘 측정
- 환경에 대한 적응성이 강함
- 일체형 구조로 설치 및 교체가 간편함

제품사양

XJC-TS001A SERIES
정격 용량	5kg,10kg,20kg,30kg,40kg,50kg,75kg,100kg,300kg,500kg
비선형성	0.02% F.S.	정격 출력	2.0±0.2% mV/V
히스테라시스	0.02%F.S.	반복성	0.02%F.S.
CREEP(30분)	0.03%F.S.	영점출력	±2%F.S.
온도가 제로에 미치는 영향	0.03%F.S./10℃	출력에 대한 온도 영향	0.03%F.S./10℃
작동 온도 범위	-20~80℃	허용온도	-10~~40℃
입력 임피던스	380±30Ω	출력 임피던스	350±5Ω
절연저항	≥ 5000MΩ/50VDC	작동전압	5-10VDC
허용과부하	200% F.S.	최대 하중 한계	300% F.S.
케이블사이즈	Φ5x4m	보호등급	IP66

케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

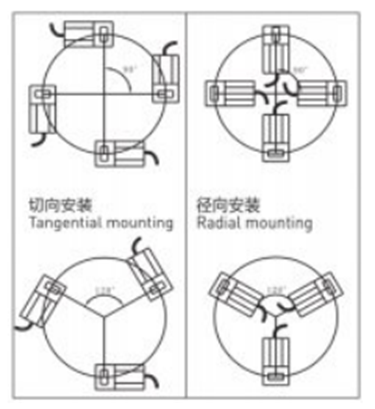

하중방향

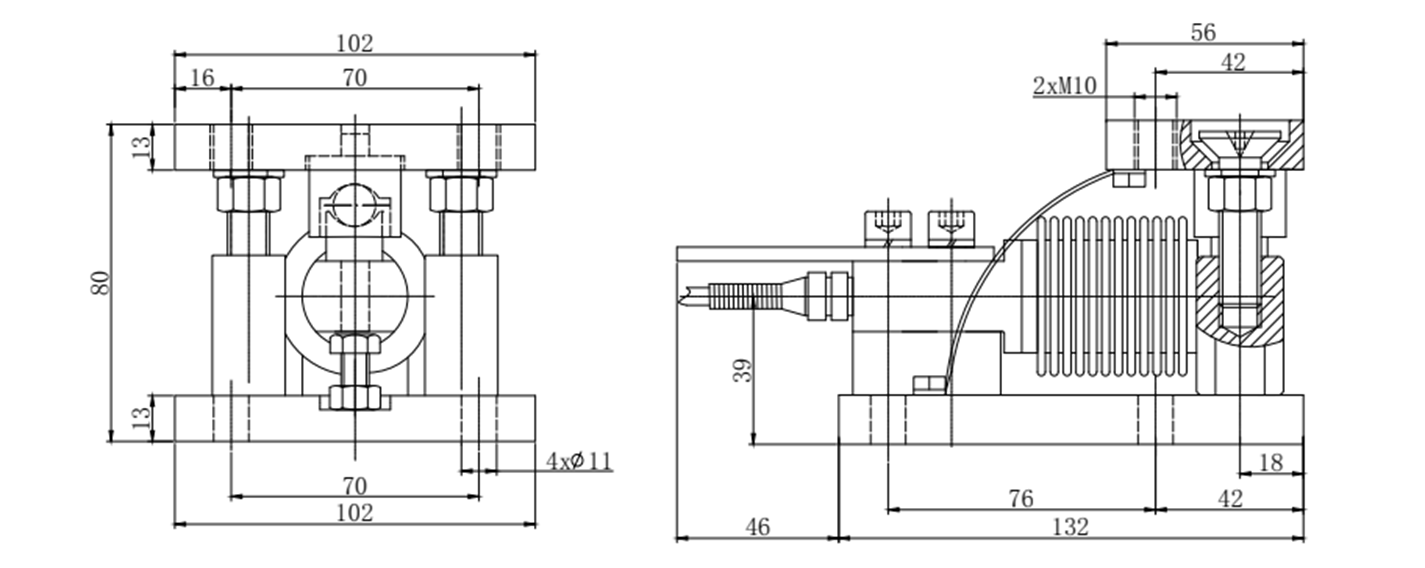

도면
