MODEL : XJC-X09
각형 로드셀(10T)

- 고정밀 스트레인 게이지 원리
- 0~10T 범위의 힘 측정
- 컴팩트 사이즈로 설치 및 사용이 편리
- 높은 정밀도와 높은 안정성

제품사양

XJC-X09 SERIES
정격 용량	0.1t,1t,2t,5t,10t	재질	스테인레스스틸,합금강
비선형성	0.2% F.S.	정격 출력	2.0±10%mV/V
작동 전압	5 - 10VDC	최대 작동 전압	10 VDC
보호 등급	IP65	보상 온도 범위	-10~40℃
히스테라시스	0.2%F.S.	작동 온도 번위	- 20~ 80℃
반복성	0.2%F.S.	절연 저항	≥ 5000MΩ/100VDC
입력 임피던스	750±50Ω	출력 임피던스	700±10Ω
CREEP(30분)	0.2%F.S.	출력에 대한 온도 영향	0.2% F.S./10℃
영점 출력	±2%F.S.	온도가 제로에 미치는 영향	0.2% F.S./10℃
허용 과부하	150%	최대 하중 한계	200%
케이블 사이즈	Φ4x4m	수명	풀스케일 100만회 이상
케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

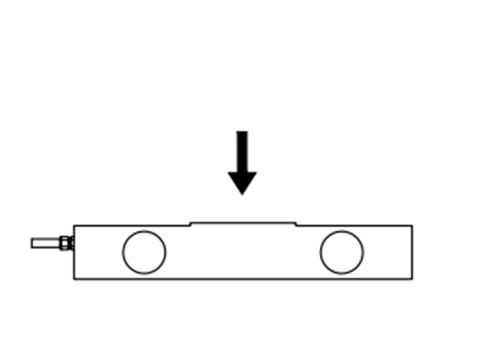

하중방향

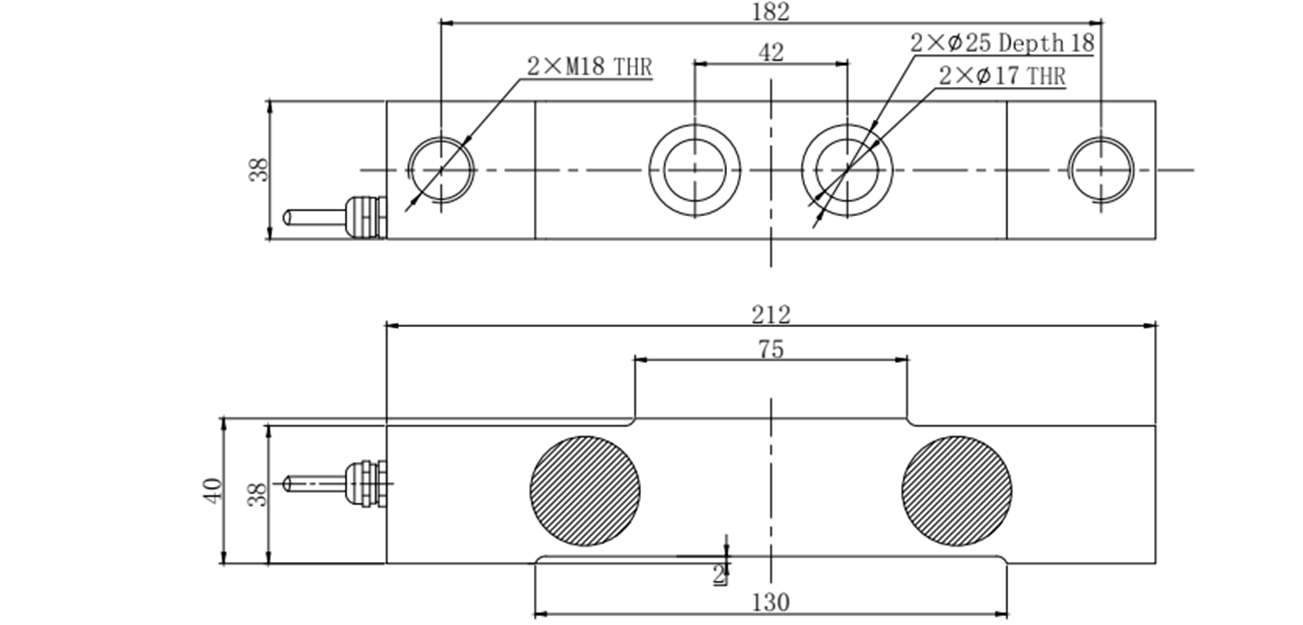

도면
