MODEL : XJC-X11
각형 로드셀(3kg)

- 고정밀 스트레인 게이지 원리
- 0~3kg 범위의 힘 측정
- 설치 및 사용이 편리
- 강한 편심방지 하중

제품사양

XJC-X11 SERIES
정격 용량	0.3kg,0.6kg,1kg,1.2kg,1.5kg,3kg	재질	알루미늄 합금
비선형성	0.03% F.S.	정격 출력	0.9±0.1mV/V
작동 전압	5 - 10VDC	최대 작동 전압	10 VDC
Recommend Platform Size	200x200mm	보상 온도 범위	-10~40℃
히스테라시스	0.03%F.S.	작동 온도 번위	- 35~ 65℃
반복성	0.03%F.S.	절연 저항	≥ 2000MΩ/50VDC
입력 임피던스	400±50Ω	출력 임피던스	350±5Ω
CREEP(30분)	0.01%F.S.	출력에 대한 온도 영향	0.03% F.S./10℃
영점 출력	±2%F.S.	온도가 제로에 미치는 영향	0.03% F.S./10℃
허용 과부하	120%	최대 하중 한계	150%
케이블 사이즈	Φ3x0.4m	수명	풀스케일 100만회 이상
케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

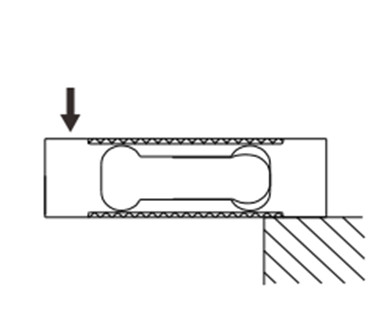

하중방향

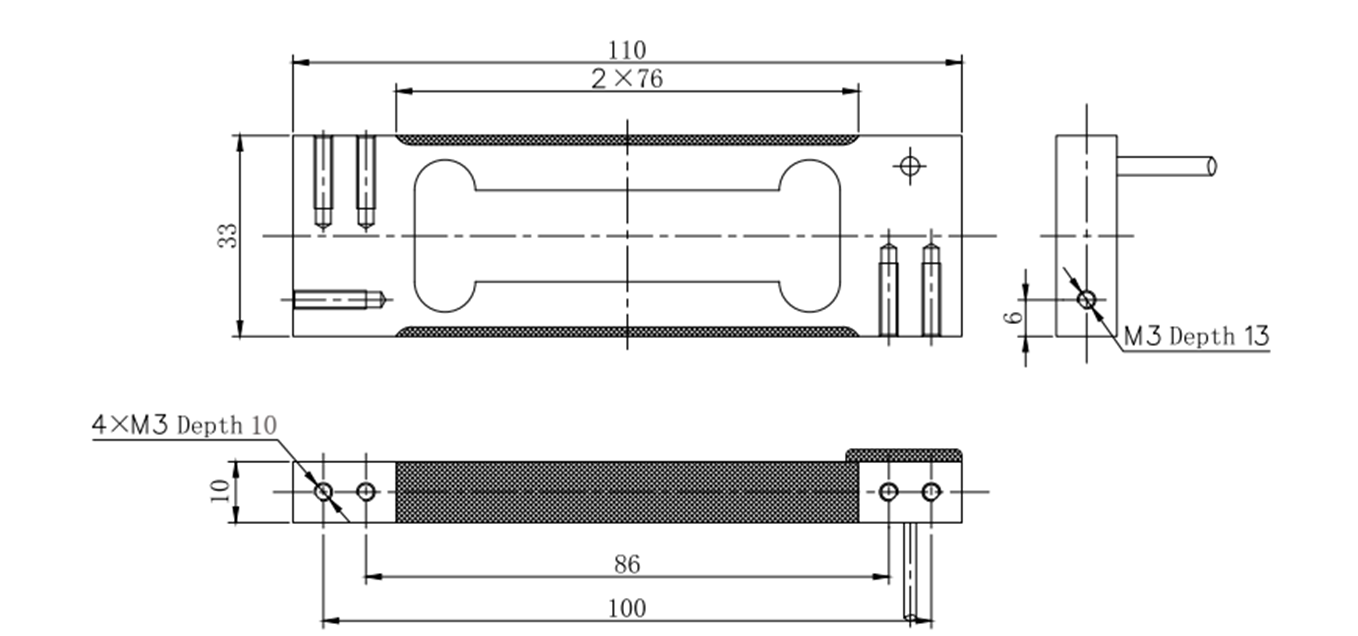

도면
