MODEL : XJC-B81-A
각형 로드셀(10T)

- 2차 전지 설비 공정에 활용
- 0~10T 범위의 힘 측정
- Roll to Roll 방비 하중 테스트 활용
- 큰 면적 하중 측정에 용이

제품사양

XJC-X-B81-A SERIES
정격 용량	10t	재질	합금강
비선형성	0.1% F.S.	정격 출력	1.5±10%mV/V
작동 전압	5 - 10VDC	최대 작동 전압	10 VDC
보호 등급	IP66	보상 온도 범위	-10~40℃
히스테라시스	0.1%F.S.	작동 온도 번위	- 20~ 80℃
반복성	0.1%F.S.	절연 저항	≥ 5000MΩ/100VDC
입력 임피던스		출력 임피던스
CREEP(30분)	0.1%F.S.	출력에 대한 온도 영향	0.1% F.S./10℃
영점 출력	±0.05%F.S.	온도가 제로에 미치는 영향	0.1% F.S./10℃
허용 과부하	150%
케이블 사이즈	Φ4x4m	수명	풀스케일 100만회 이상
케이블 연결	Ex+: 빨강 , Ex-: 검정 , Sig+: 녹색 , Sig-: 백색

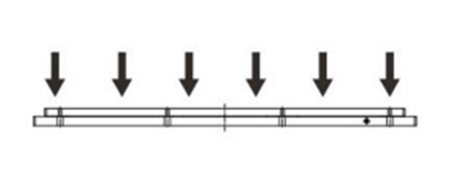

하중방향

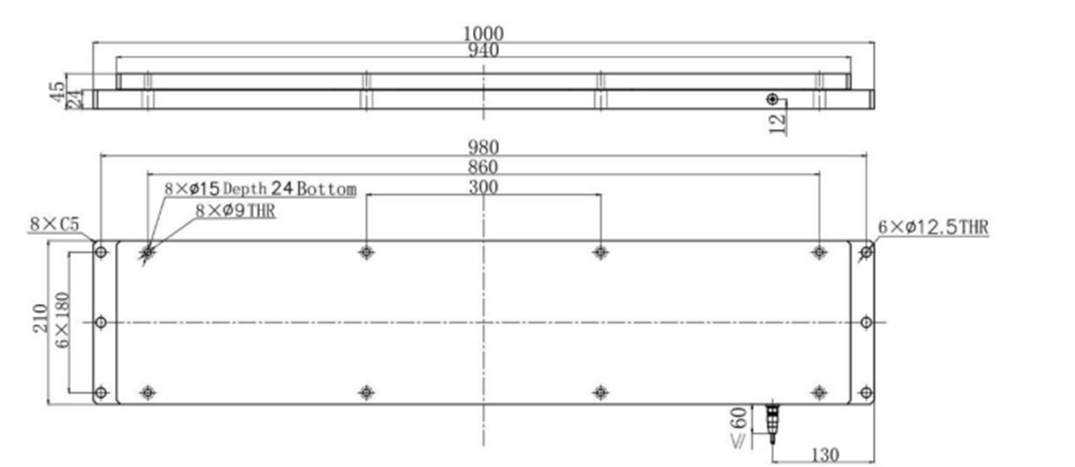

도면
