MODEL : CB1 / CB1A

 싱글포인트 로드셀(150gf~50kgf)

- 고강도 알루미늄 소재로서 산업용 및 상업용 전자저울에 사용
- 가격이 저렴하고 고정밀도  (1/5000) , 싱글포인트 로드셀
- 경량으로 사용이 편리하고 용량이 다양하여 무게 측정용으로 적합합니다
- 보호등급 IP65




제품사양

CB1 / CB1A
정격용량 (R.C.)150gf, 300gf, 600gf1, 2, 3kgf5, 10, 15, 30, 50kgf
(1.470N, 2.942N, 5.884N)(9.807N, 19.61N, 29.42N)(49.03N, 98.07N, 147.1N, 294.2N, 490.3N)
정격출력 (R.O.)1.2mV/V±20%1mV/V±20%1.5mV/V±20%
비직진성0.02% R.O.
히스테리시스0.02% R.O.
반복성0.02% R.O.
크리이프0.03% R.O/20MIN0.03% R.O./20MIN0.02% R.O./20MIN
영점발란스±5% R.O.
입력저항420±30Ω
출력저항350±2Ω
절연저항2000㏁
온도보상범위0~+40℃-10~+50℃-10~+50℃
허용온도범위-10~+50℃
영점의 온도영향0.03% R.O./10℃
출력의 온도영향0.02% LOAD/10℃
인가전압10V DC
허용과부하150% R.C.
케이블길이Φ3, 4CORE SHIELD CABLE, 1.5mΦ5, 4CORE SHIELD CABLE, 1.5m
최대허용 플랫폼길이Φ80200 X 200mm300 X 300mm
무게200g300g400g
케이블정보EXC+ : RED, EXC- : WHITE, SIG+ : BLACK, SIG- : GREEN

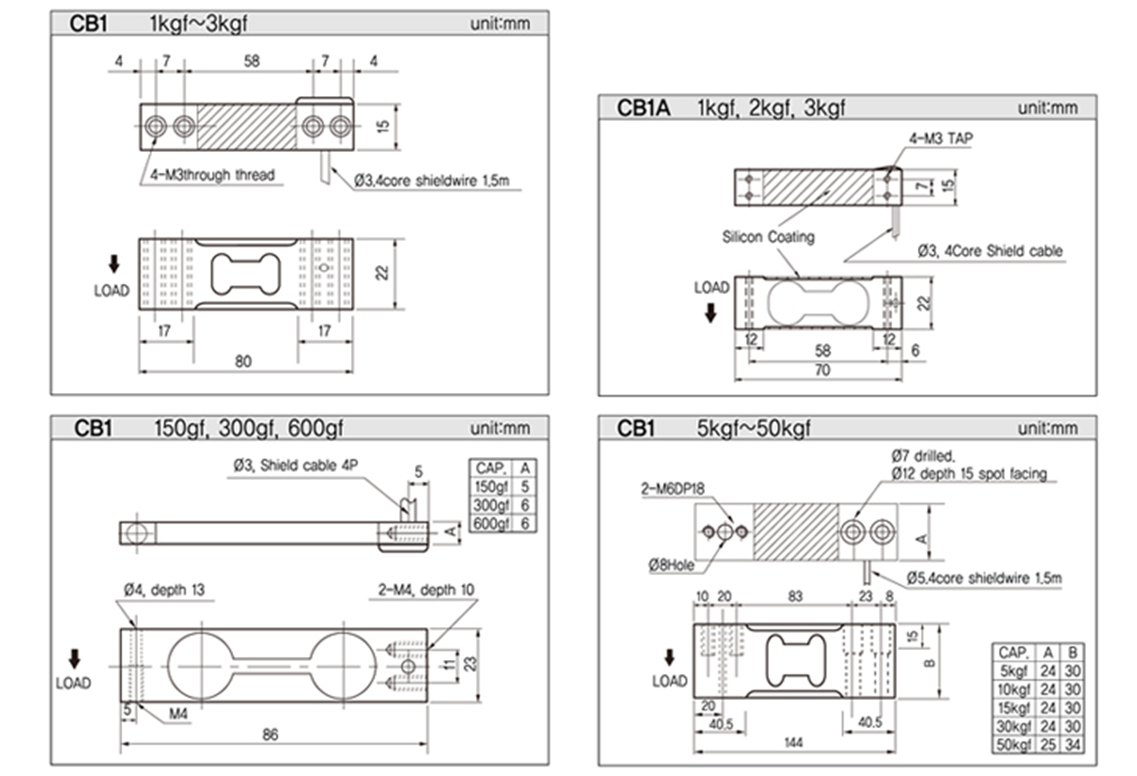

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
