MODEL : CM92 / 97

 초박형 압축로드셀(20kgf/50kgf)

- 초박형 압축로드셀로 협소한 공간의 각종 계측장치에 적용
- 설치조건에 따라 다양한 제품을 주문제작
- 스테인레스강 사용 (17-4PH)




제품사양

CMM92 / CMM97
정격용량 (R.C.)1kgf , 2 kgf , 5kgf , 10kgf , 20kgf,       20-50kgf(CMM97)
정격출력 (R.O.)0.5 ~ 1.2mV/V
비직진성0.3% of R.O.
히스테리시스±1.0% R.O.
반복성1.0% R.O.
영점발란스±2% of R.O.
입력저항350Ω ± 5%
출력저항350Ω ± 5%
절연저항2000㏁
온도보상범위0℃~40℃
허용온도범위-10℃~60℃
영점의 온도영향±2%R.O / 10℃
출력의 온도영향±2%LOAD / 10℃
인가전압5V
허용과부하120% R.C.
전기연결φ1.6 X 4Core x 3m
재질알루미늄 (1kgf,2kgf) / 스테인레스강 (5kgf,10kgf,20kgf)  , CMM97(스테인레스강)



DIMENSIONS TABLE

CapacityΦABCΦDE
1kgf ~ 5kgf1240.51.82
10kgf ~ 20kgf1540.52.54

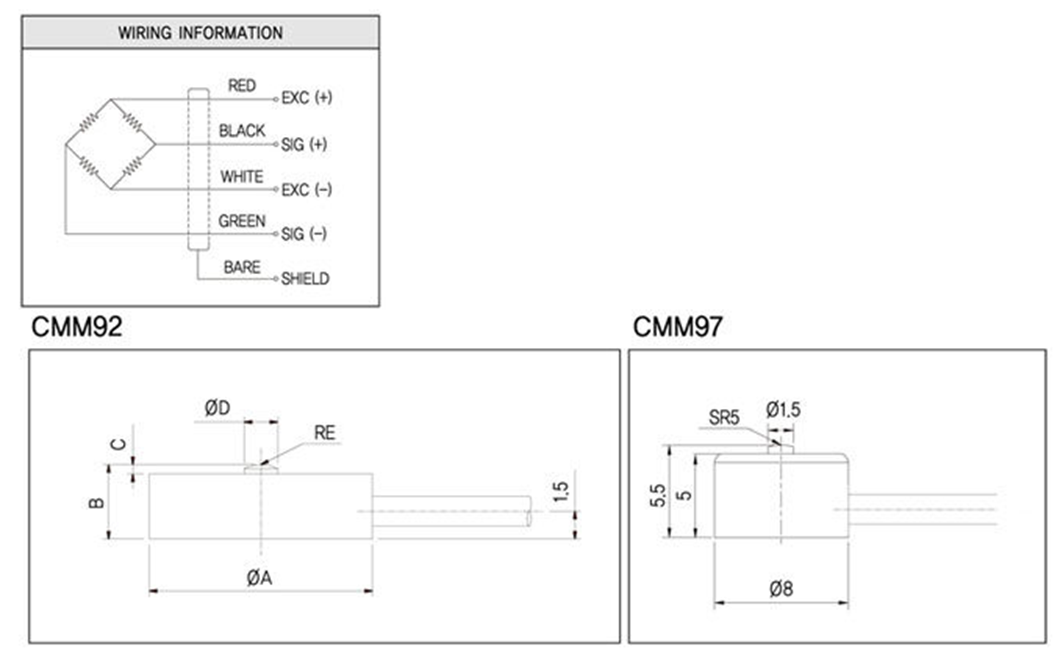

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
