MODEL : UU
인장 압축형 로드셀(10tf)

- 인장 압축,양방향으로 사용이 가능한 소형모델
- 가격이 저렴하며 방습처리된 제품으로 실내사용에 적합
- 각종 시험기,호퍼스케일 등에 사용 / 직선성, 반복성, 정밀도가 우수
- 2Kg~200Kgf: 아노다이징 알루미늄
- 500Kg~10tf: 고강도 합금강 사용하고 표면은 무전해 니켈도금

제품사양

UU
정격용량 (R.C.)		2kgf,5kgf,10kgf,20kgf,25kgf,50kgf,100kgf,200kgf,500kgf, 1tf, 2tf, 3tf, 5tf, 10tf
정격출력 (R.O.)		2.0mV/V±1% (2kgf, 5kgf : 1.5mV/V±1%)
비직진성		0.03% of R.O.
히스테리시스		0.03% of R.O.
반복성		0.03% of R.O.
영점발란스		±2% of R.O.
입력저항		350 ±50Ω
출력저항		350 ±2Ω
절연저항		2000㏁
온도보상범위		-10~60℃
허용온도범위		-20~80℃
영점의 온도영향		0.1% of R.O./10℃
출력의 온도영향		0.05% of R.O./10℃
인가전압		10V
허용과부하		150% R.C.
케이블길이		Φ5mm 4core,3m (2kgf~5kgf - Φ3mm 4core,3m)

DIMENSIONS TABLE

Capacity	A	B	C	D	E	F	Weight (kg)
2kgf (19.61N)	60	50	13	16	10	M6×1	0.4
5kgf (49.03N)	60	50	13	16	10	M6×1
10kgf (98.07N)	70	52	13	18	13	M6×1
20kgf (196.1N),25kgf (245N)	70	52	13	18	13	M6×1
50kgf (490.3N)	70	52	18	24	13	M12×1.75
100kgf (980.7N)	70	52	18	24	13	M12×1.75
200kgf (1.961KN)	70	52	18	24	13	M12×1.75
500kgf (4.903KN)	70	62	22	25	15	M12×1.75	0.8
1tf (9.807KN)	70	62	22	25	15	M12×1.75	0.8
2tf (19.61KN)	96	84	30	35	21	M20×1.5	2
3tf (29.42KN)	120	96	35	41	30	M24×2	3
5tf (49.03KN)	120	96	40	44	30	M24×2	3
10tf (98.07KN)	165	140	60	66	46	M39×2	8.5

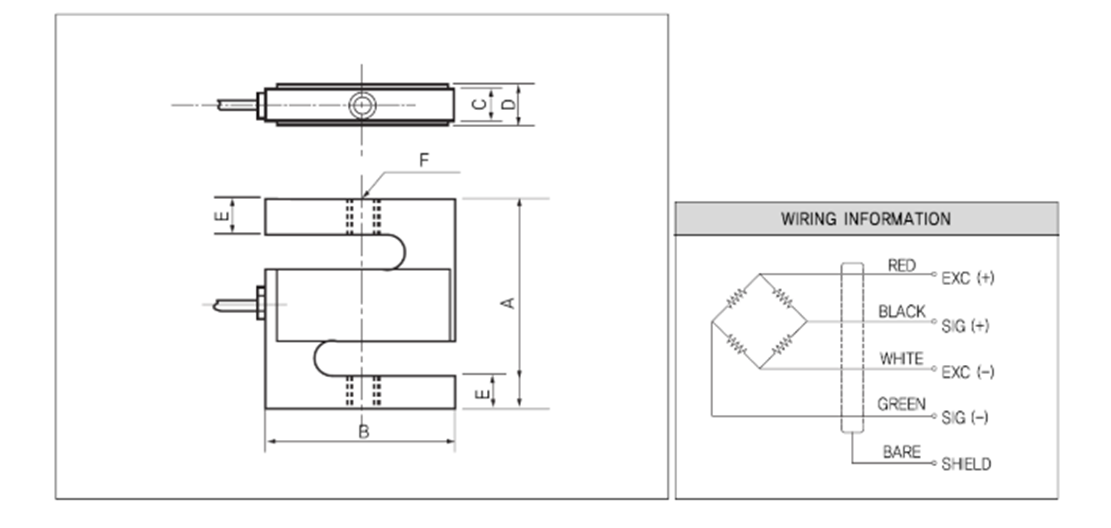

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
