MODEL : UMM / UMMA
인장 압축형 로드셀(200kgf)

- 압축 또는 인장 로드셀
- 매우 작고 가볍습니다.

제품사양

UMM / UMMA
정격용량 (R.C.)		1kgf, 2kgf, 5kgf, 10kgf, 20kgf, 50kgf, 100kgf, 200kgf
정격출력 (R.O.)		0.7 ~ 1.2mv/v
비직진성		0.5% of R.O.
히스테리시스		0.5% of R.O.
반복성		0.5% of R.O.
영점발란스		±2% of R.O.
입력저항		350 ±30Ω
출력저항		350 ±2Ω
절연저항		2000㏁
온도보상범위		-10~70℃
허용온도범위		-10~80℃
영점의 온도영향		0.05% of R.O./10℃
출력의 온도영향		0.1% of LOAD/10℃
인가전압		5V
허용과부하		120% R.C.
케이블길이		Φ3.4core shield cable, 2m

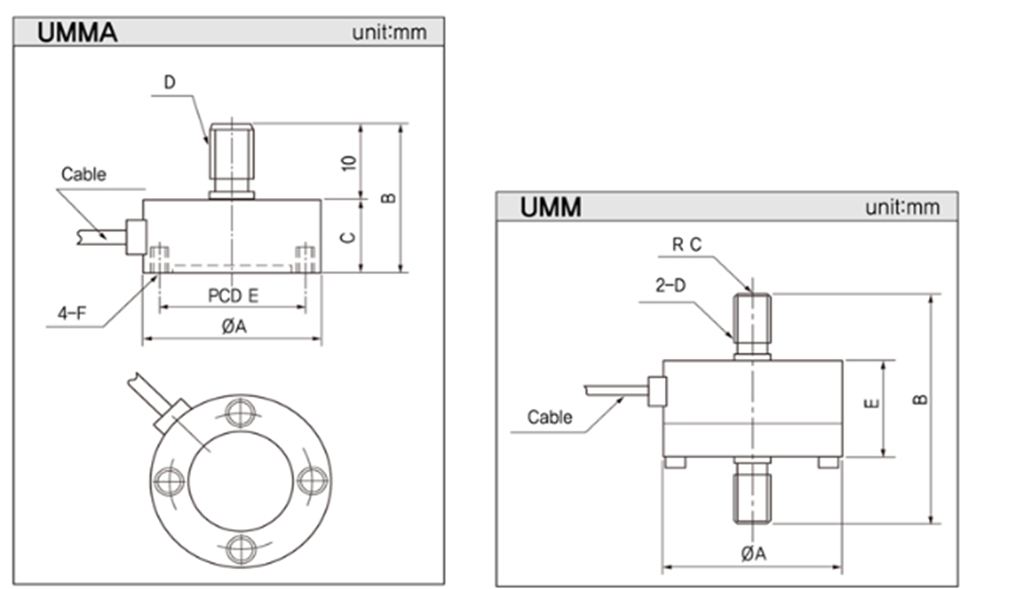

DIMENSIONS TABLE

Model	UMMA						UMM
Rate Capacity	A	B	C	D	E	F	A	B	R C	D	E	F
1kgf (9.807N)	23	20	10	M3×0.5	18	M3DP5	23	34	-	M3×0.5	14	-
2kgf (19.61N)	23	20	10	M3×0.5	18	M3DP5	23	34	-	M3×0.5	14	-
5kgf (49.03N)	23	20	10	M3×0.5	18	M3DP5	23	34	-	M3×0.5	14	-
10kgf (98.07N)	27	21	11	M6×1	22	M3DP5	27	37	30	M6×1	17	-
20kgf (196.1N)	27	21	11	M6×1	22	M3DP5	27	37	30	M6×1	17	-
50kgf (490.3N)	27	21	11	M6×1	22	M3DP5	27	37	30	M6×1	17	-
100kgf (980.7N)	27	21	11	M6×1	22	M3DP5	27	37	30	M6×1	17	-
200kgf (1.961KN)	27	21	11	M6×1	22	M3DP5	27	37	30	M6×1	17	-

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
