MODEL : UMI , 10kgf~2tf
인장 압축형 로드셀(2tf)

- 고 정밀도의 압축 또는 인장 로드셀
- 계량시스템 , 압입하중 관리용이나 정밀한 하중시험기에 적합

제품사양

UMI,10kgf~2tf
정격용량 (R.C.)		10kgf,20kgf
		50kgf, 100kgf, 200kgf, 500kgf, 1tf, 2tf
정격출력 (R.O.)		2mV/V±1% (100gf~5kgf=1mV/V)
비직진성		0.03% of R.O.
히스테리시스		0.03% of R.O.
반복성		0.03% of R.O.
영점발란스		±2% of R.O.
입력저항		350Ω±1%
출력저항
절연저항		2000㏁
온도보상범위		-10~50℃
허용온도범위		-20~80℃
영점의 온도영향		0.05% of R.O./10℃
출력의 온도영향		0.1% of LOAD/10℃
인가전압		10V (100gf~5kgf=5V)
허용과부하		120% R.C.
케이블길이		Φ5 ±0.5 ,4core, 3m

DIMENSIONS TABLE

Capacity	ΦA	B	C	ΦD	ΦE	F	G	H	I	J	Weight(kg)
10kgf (98.07N)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10	1
20kgf (196.1N)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10
50kgf (490.3N)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10
100kgf (980.7N)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10
200kgf (1.961kN)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10
500kgf (4.903kN)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10
1tf (9.807kN)	60	80	73	50	20	M12×1.75 DP15	5	2	40	4-M5 DP10	2
2tf (19.61kN)	88	110	102	80	36	M18×1.5 DP22	5	3	55	4-M6 DP12	3

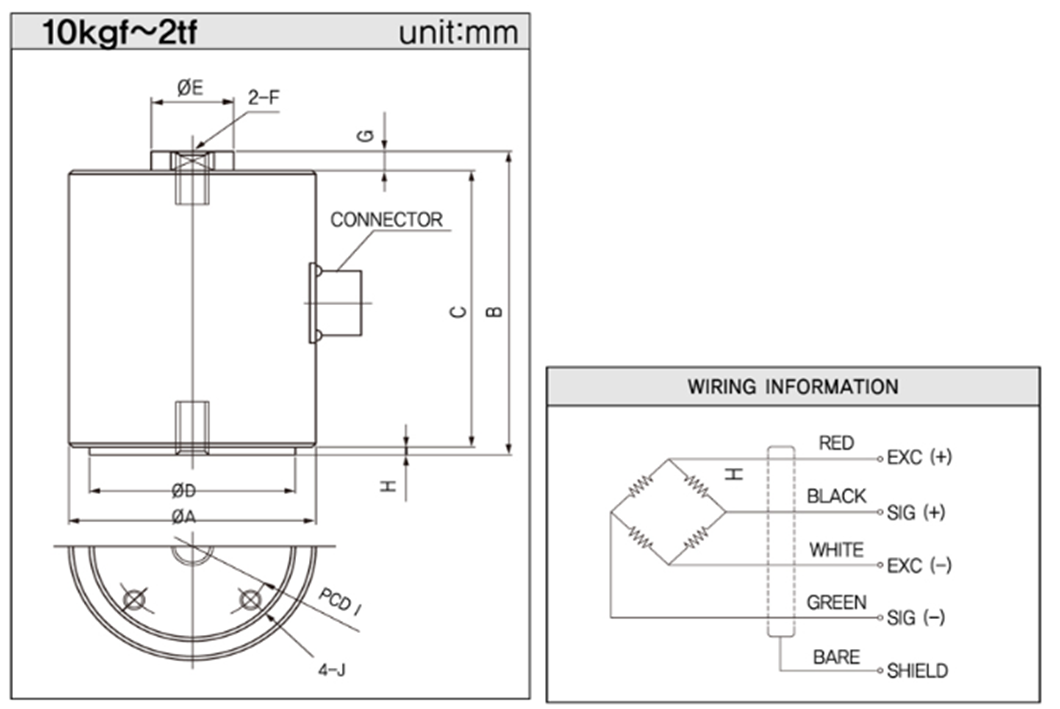

도면

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
