MODEL : CMNC SERIES

압축형 로드셀(50kgf ~ 20tf)

- 압축적용 미니어처 타입 / 보호등급 IP67
- 저용량 (50kgf ~2tf) - 스테인레스 스틸
- 고용량 (5tf~20tf) - 외부컬러마감 스테인레스 스틸



제품사양

CMNC SERIES
정격용량 (R.C.)50,100,200,500 kgf ,1,2,5,10,20 tf
정격출력 (R.O.)2.0±0.02mV/V
비직진성0.15% of R.O.
크리이프0.03% of R.O.
반복성0.05% of R.O.
영점발란스0.0± 0.1 mV/V
입력저항420 ±50Ω
출력저항350 ±3.5Ω
절연저항>2000㏁@50V DC
온도보상범위-10~40℃
허용온도범위-20~80℃
영점의 온도영향0.5% of R.O./10℃
출력의 온도영향0.10% of R.O./10℃
인가전압10-15V
재질저용량 ( 50 ~ 2tf )스테인레스 스틸
고용량 ( 5tf ~ 20 tf )외부컬러마감 스테인레스 스틸
케이블길이Braided shield 4-wire round cable with PVC-jaket, 3m

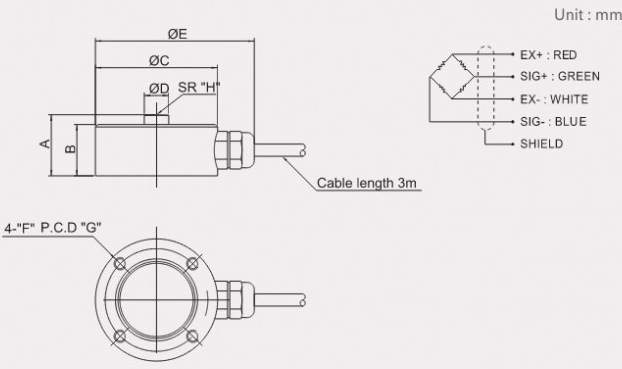

도면

ModelCapacityABCDEFGH
CMNC - 50L50kgf2521501065M5×0.8 dp74250
CMNC - 100L100kgf
CMNC - 200L200kgf
CMNC - 500L500kgf
CMNC - 1T1tf
CMNC - 2T2tf
CMNC - 5T5tf40359820113M6×1.0 dp872150
CMNC - 10T10tf45409820113M6×1.0 dp872150
CMNC - 20T20tf504511820132M8×1.25 dp1590250


*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
