MODEL : CSMN SERIES

압축형 로드셀(1kgf ~ 2tf)

- 압축 적용 미니어처 타입 / CE인증제품
- 설치가 협소한 곳에 사용

제품사양

CSMN SERIES
정격용량 (R.C.)		1,2,5 kgf		10,20,30,50,100,200,300,500 kgf ,1,2 tf
정격출력 (R.O.)		0.5mV/V (Approx)		1.0mV/V (Approx)
비직진성		2.0% of R.O.
크리이프		1.0% of R.O.
반복성		1.0% of R.O.
영점발란스		0.0± 0.1mV/V
입력저항		350 ±20Ω
출력저항		350 ±3.5Ω
절연저항		>2000㏁@50V DC
온도보상범위		-10~40℃
허용온도범위		-20~80℃
영점의 온도영향		0.03% of R.O./10℃
출력의 온도영향		0.05% of R.O./10℃
인가전압		10-15V
재질		저용량( 1 kgf ~ 10 kgf )			아노다이징 알루미늄
		고용량 ( 20 kgf ~ 2 tf )			스테인레스 스틸
케이블길이		Braided shield 4-wire round cable with PVC-jaket, 3m

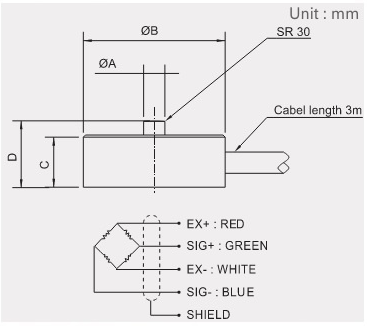

도면

Model	A	B	C	D
1kgf	3	20	7.5	9.5
2kgf
5kgf
10kgf
20kgf
30kgf
50kgf
100kgf
200kgf	4	20	13.3	14
300kgf
500kgf
1tf
2tf

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
