MODEL : CHTC SERIES

인장형 로드셀(5tf ~ 50tf)

- 인장형 로드셀 / 샤클 옵션
- 고하중 인정력 측정 용기

제품사양

CHTC SERIES
정격용량 (R.C.)		10,20,30,50 tf
정격출력 (R.O.)		2.0mV/V (Nominal)
비직진성		0.03% of R.O.
크리이프		0.03% of R.O.
반복성		0.02% of R.O.
영점발란스		0± 0.2mV/V
입력저항		760 ±40Ω
출력저항		700 ±7Ω
절연저항		>2000㏁@50V DC
온도보상범위		-10~40℃
허용온도범위		-20~80℃
영점의 온도영향		0.03% of R.O./10℃
출력의 온도영향		0.03% of R.O./10℃
인가전압		10-15V
재질		니켈 도금 스틸
케이블길이		Braided shield 4-wire round cable with PVC-jaket, 5m

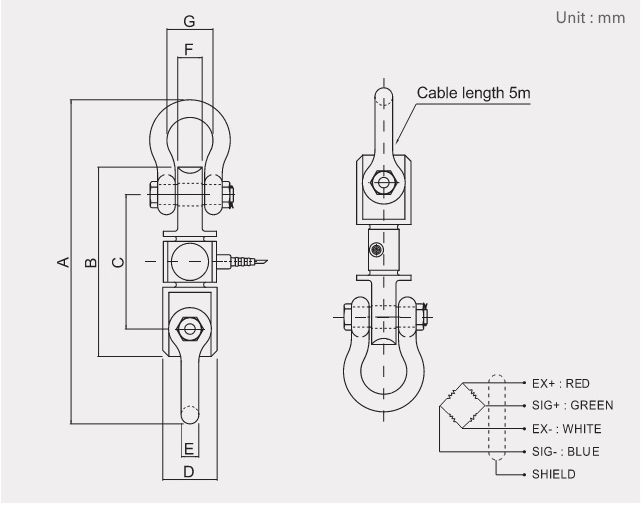

도면

Capacity		A	B	C	ΦD	E	F	G	SHACKLE
10tf		530	310	220	87	28	40	75	B.B(1-1/4")
20tf		796	400	285	120	45	70	127	B.B(1-3/4")
30tf		868	428	288	120	50	75	146	B.B(2")
50tf		1106	508	342	148	67	98	184	B.B(2-1/2")

*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
