일반 X-치수 및 티타늄 질화 코팅을 갖춘 2POINT PMK -NO 정밀 측정 헤드
측정 과정 중 회전을 통해 보어의 직경,타원도,원뿔도 또는 변형을 정밀하게 측정합니다.











자동화용으로 사용시 삽입부 30˚각도적용가능(각도적용 코드 "EF30")
게이지 바닥면 이물 유입방지 커버 적용가능(커버적용코드"K")











전체 코드 적용 주문예) PMK-NO-03-29.990-K-EF30
-일반용 2POINT , 나사부 M10X1,내경사이즈29.990,바닥커버장착,삽입부각도 30˚




                 NO-02
                                                                                                                                               Φ6 -  Φ8mm









사이즈 : NO-02


일반형 모델


연결 나사부 M6×0.75

측정범위  0.15mm,측정범위 확장 필요시 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예)내경 사이즈 10.000±0.010
주문코드 PMK -NO-02-9.990

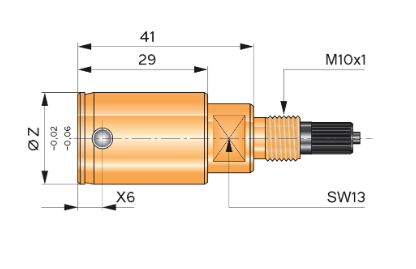

                 NO-03
                                                                                                                                                 Φ15-  Φ40mm









사이즈 : NO-03


일반형 모델


연결 나사부 M10×1


측정범위  0.20mm,측정범위 확장 필요시 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예)내경 사이즈 30.000±0.010
주문코드 PMK -NO-03-29.990

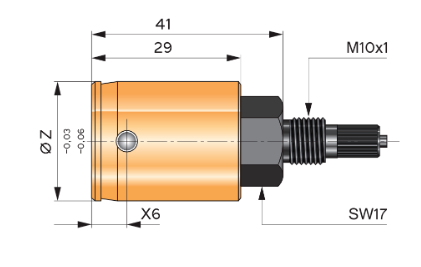

                 NO-03
                                                                                                                                               Φ40 -  Φ50mm




사이즈 : NO-03


일반형 모델


연결 나사부 M10×1


측정범위  0.20mm,측정범위 확장 필요시 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예)내경 사이즈 42.000±0.050
주문코드 PMK -NO-03-41.950

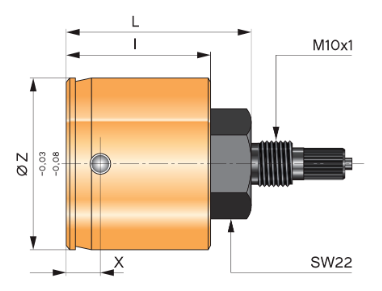

                 NO-03
                                                                                                                                               Φ50 -  Φ280mm



사이즈 : NO-03


일반형 모델


연결 나사부 M10×1


측정범위  0.25mm,측정범위 확장 필요시 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예)내경 사이즈 65.000±0.0/+0.200
주문코드 PMK -NO-03-65.000






ΦZ
XIL
>50-1007.533.542.5
>100-280103645






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
