2POINT PMK-NO-XX-EF-2D 일반 X 치수의 자동측정을 위한 정밀 측정 헤드

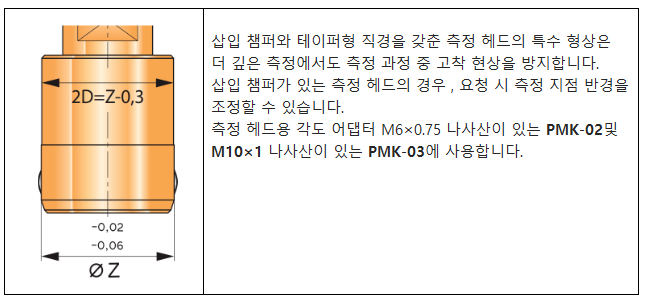

삽입 챔퍼(EF)와 뒤쪽으로 갈수록 가늘어지는 두 번째 직경(2D)을 갖춘 측정 헤드의 특수 형상은
더 깊은 측정에서도 달라붙는 것을 방지합니다.





적용사이즈 Φ8-Φ280mm
















삽입부에 30° 각도 적용으로 자동화용으로 적합




전체 코드적용 주문예 ) PMK- NO - 03- EF - 2D - 29.990



• 측정자높이 일반용 2POINT , 나사부 M10X1 , 내경사이즈 29.990, 바닥커버장착, 삽입부 각도 30°

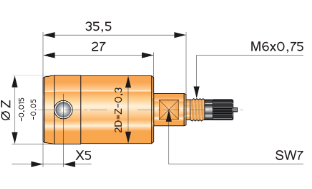

   NO-02-EF-2D
                                                                                                                                               Φ10 -  Φ20mm



사이즈 : NO-02-EF-2D

자동화 적합용 모델


연결나사부 M6 X 0.75

측정범위 0.15mm, 최대 0.6mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK- NO- 02-EF- 2D- 9.990

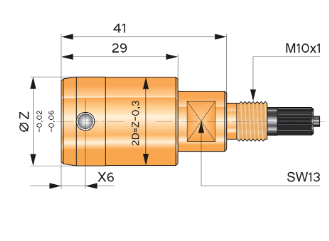

   NO-03-EF-2D
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : NO-03-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm, 최대 0.8mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 30.000 ±0.010
주문코드 PMK- NO- 03- EF-2D 29.990





   NO-03-EF-2D
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : NO-03-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm, 최대 0.8mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK- NO-03-EF-2D-41.950





   NO-03-EF-2D
                                                                                                                                               Φ50 -  Φ280mm



사이즈 : NO-03-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.25mm , 최대 0.8mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 65.000-0.0/+ 0.200
주문코드 PMK- NO- 03- EF- 2D- 65.000

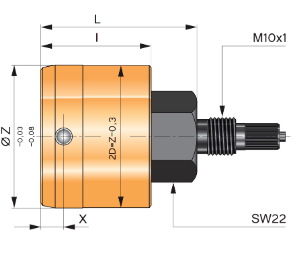

ΦZXIL
>50-1007.533.542.5
>100-280103645




PMK-NO-EF-2D 자동 측정용 정밀 측정 헤드




*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
