3POINT PMK-XSO-03-3P 정밀 측정 헤드


질화티타늄 코팅 처리되어 구멍 바닥 가까이까지 측정합니다.

이 독창적인 측정 기술은 다른 측정기로는 측정할 수 없거나 쉽게 측정할 수 없는
구멍의 다각형, 치수 및 형상 오차를 측정하는 진정한 3POINT 측정을 구현합니다.








전체 코드적용 주문예 ) PMK-NO- 03- 3P- 41.950


- 일반용 3POINT , 나사부 M10X1 , 측정자 3POINT , 내경사이즈 41.950,
바닥커버장착 , 삽입부 각도 30°

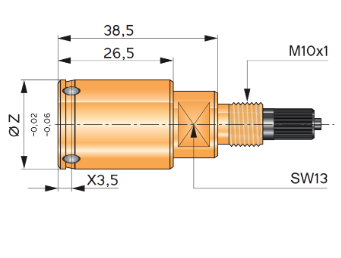

   XSO-03-3P
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : XS0-03-3P


일반형모델 3POINT


연결나사부 M10 X 1

표준 측정범위 0.2mm

발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 34.000-0.020/+0.000
주문코드 PMK- XSO- 03- 3P- 34.080

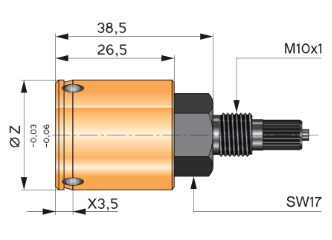

   XSO-03-3P
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : XS0-03-3P


일반형모델 3POINT


연결나사부 M10 X 1

표준 측정범위 0.2mm

발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 42.000±0.050
주문코드 PMK- XSO- 03- 3P- 41.950

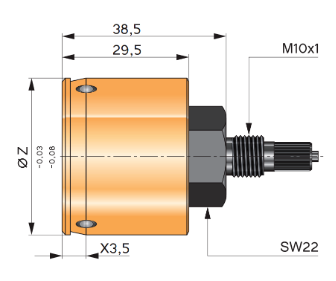

   XSO-03-3P
                                                                                                                                               Φ50 -  Φ100mm



사이즈 : XS0-03-3P


일반형모델 3POINT


연결나사부 M10 X 1

표준 측정범위 0.2mm

발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 65.000-0.000/+0.050
주문코드 PMK- XSO- 03- 3P- 65.000






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
