3POINT PMK-XSO-03-3P-EF



짧은 X-치수를 가진 직경 자동 측정용 정밀 측정 헤드

삽입 챔퍼가 있는 측정 헤드의 특수 기하학적 구조는 측정 과정 중에 달라붙는 것을 방지합니다.










적용사이즈 Φ15- Φ100mm
















전체 코드적용 주문예 ) PMK- XS0 -03- 3P- EF - 29.990



- 측정자높이 자동화용 3POINT , 나사부 M10X1 , 내경사이즈 29.990, 바닥커버장착, 삽입부 각도 30°




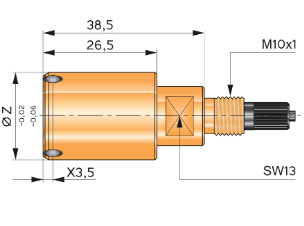

   XSO-03-3P-EF
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : XS0-03-3P-EF

자동화 적합용 모델


연결나사부 M6 X 0.75

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK- XS0- 03- 3P-EF- 9.990

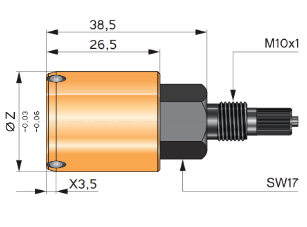

   XSO-03-3P-EF
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : XS0-03-3P-EF

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 40.000 ±0.010
주문코드 PMK- XS0- 03- 3P-EF- 39.990

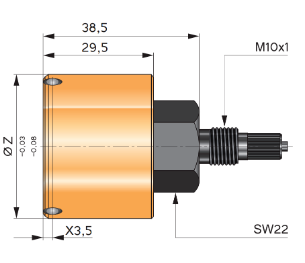

   XSO-03-3P-EF
                                                                                                                                               Φ50 -  Φ100mm



사이즈 : XS0-03-3P-EF

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 52.000 ±0.050
주문코드 PMK- XS0- 03- 3P-EF- 51.950






PMK-2EF • 자동 측정용 정밀 측정 헤드

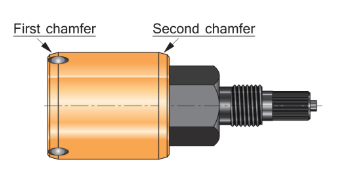

양면 삽입 챔퍼(2EF)가 있는 측정 헤드의 특수 형상은 자동 측정 과정 중
측정 헤드의 삽입 시와 후퇴 시 모두 달라붙는 것을 방지합니다.
측정 헤드의 두 번째 챔퍼는 NO, XK 및 SL X-치수를 가진 거의 모든
2POINT 및 3POINT 측정 헤드에 구현할 수 있습니다.






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
