3POINT PMK-NO-03-3P-EF-2D 직경 자동 측정을 위한 정밀 측정 헤드











삽입 챔퍼와 두 번째 직경 테이퍼가 있는 측정 헤드의 특수 기하학적 구조



뒤쪽으로 향하면 더 깊은 측정을 위해 달라붙지 않습니다.















적용사이즈 Φ15- Φ100mm


















전체 코드적용 주문예 ) PMK- NO- 03- 3P- EF - 2D - 29.990




- 측정자높이 자동화용 3POINT , 나사부 M10X1 , 내경사이즈 29.990, 바닥커버장착 , 삽입부 각도 30˚

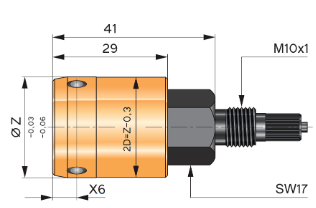

   NO-03-3P-EF-2D
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : NO-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예) 내경사이즈 10.000 ±0.010
주문코드 PMK- NO- 03- 3P- EF-2D-9.990

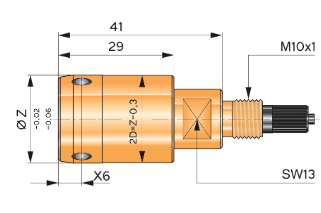

   NO-03-3P-EF-2D
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : NO-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예) 내경사이즈 40.000 ±0.010
주문코드 PMK- NO- 03- 3P- EF-2D-39.990

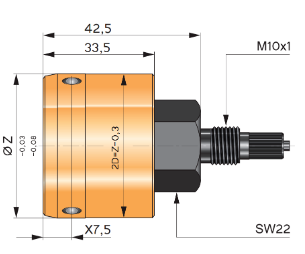

   NO-03-3P-EF-2D
                                                                                                                                               Φ50 -  Φ100mm



사이즈 : NO-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm , 최대 0.6mm확장가능,별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예) 내경사이즈 52.000 ±0.050
주문코드 PMK- NO- 03- 3P- EF-2D-51.950

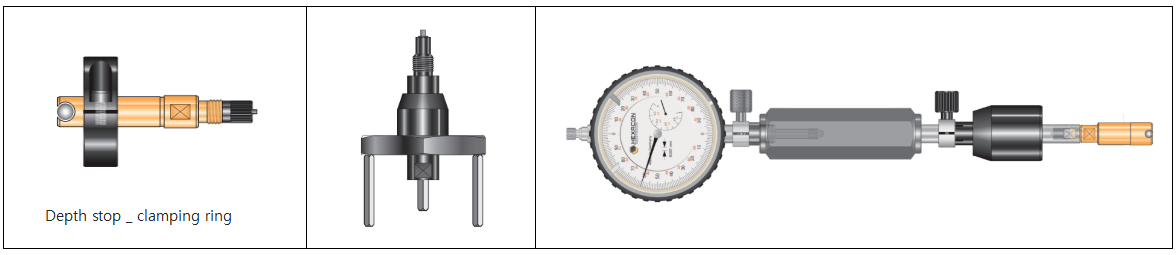

적용 예시
                                                                                                                                               PMK용 깊이 조절기






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
