3POINT PMK-XS0-03-3P-EF-2D







짧은 X 치수를 가진 직경 자동 측정용 정밀 측정 헤드















삽입 챔퍼와 두 번째 직경 테이퍼가 있는 측정 헤드의 특수 기하학적 구조


뒤쪽으로 향하면 더 깊은 측정을 위해 달라붙지 않습니다.













적용사이즈 Φ15- Φ100mm
















전체 코드적용 주문예 ) PMK - XS0- 03 - 3P - EF - 2D - 29.990


- 측정자높이 자동화용 3POINT, 나사부 M10X1, 내경사이즈29.990, 바닥커버장착, 삽입부각도 30°

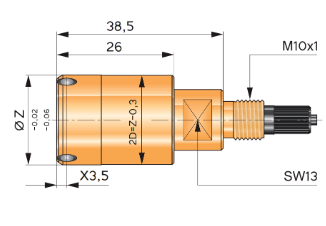

   XSO-03-3P-EF-2D
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : XS0-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm, 최대 0.6mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK- XSO- 03- 3P-EF-2D- 9.990

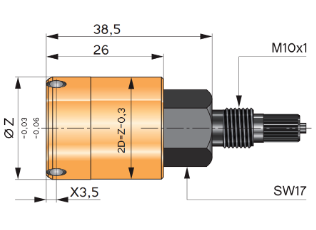

   XSO-03-3P-EF-2D
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : XS0-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm, 최대 0.6mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 40.000 ±0.010
주문코드 PMK- XSO- 03- 3P-EF-2D- 39.990

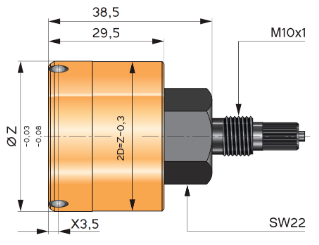

   XSO-03-3P-EF-2D
                                                                                                                                               Φ40 -  Φ50mm



사이즈 : XS0-03-3P-EF-2D

자동화 적합용 모델


연결나사부 M10 X 1

측정범위 0.20mm, 최대 0.6mm확장가능, 별도문의
발주시의 내경사이즈는 내경공차 최소 사이즈 적용





주문예 ) 내경사이즈 52.000 ±0.050
주문코드 PMK- XSO- 03- 3P-EF-2D- 51.950

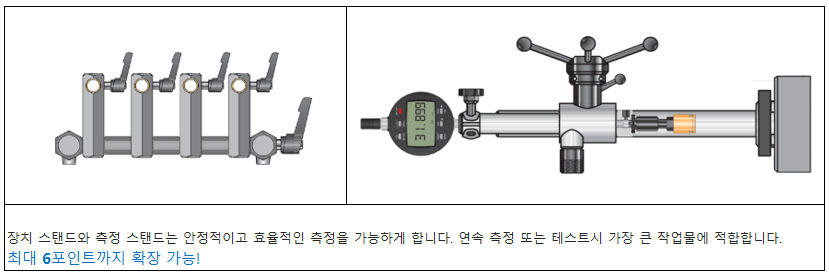

적용 예시




*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
