2POINT PMK-PA 티타늄 질화물 코팅 처리된 정밀 평행 측정 헤드









두 표면의 평행도를 정밀하게 측정합니다.

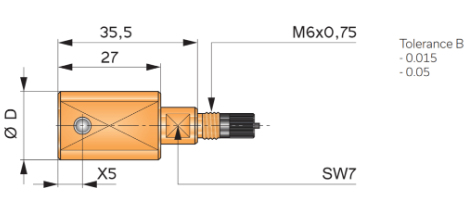

   NO-02-PA
                                                                                                                                               Φ8 -  Φ15mm



사이즈 : NO-02-PA


일반형 평행 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,

요청 시 최대 0.6mm까지 확장 가능
B 8~15mm, 일반 X 치수 5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 14 H7 = PMK-NO-02-PA-14

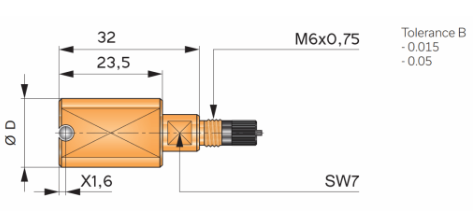

   XK-02-PA
                                                                                                                                               Φ8 -  Φ15mm


사이즈 : XK-02-PA


일반형 평행 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,

요청 시 최대 0.6mm까지 확장 가능
B 8~15mm, 일반 X 치수 1.6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 14 H7 = PMK-XK-02-PA-14

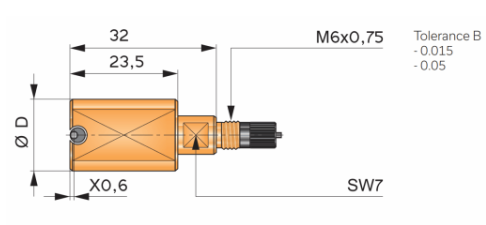

   SL-02-PA
                                                                                                                                               Φ10 -  Φ15mm



사이즈 : SL-02-PA


일반형 평행 측정 헤드

연결나사부 M6 X 0.75

측정 범위는 0.15mm이며,

요청 시 최대 0.3mm까지 확장 가능
B 10~15mm, 일반 X 치수 0.6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 15 H7 = PMK-SL-02-PA-15

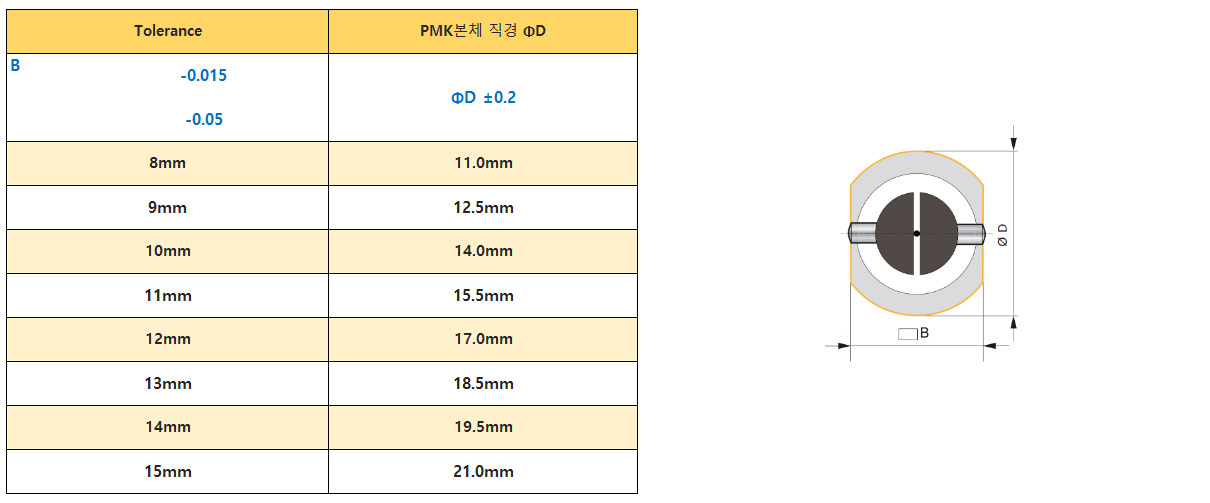

평행 측정 헤드 본체 직경






*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
