2POINT PMK-03-PA 티타늄 질화물 코팅처리된 정밀 평행 측정 헤드










두 표면의 평행도를 정밀하게 측정합니다.

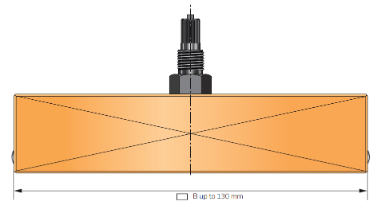

최대 B= 130mm까지 제공되는 평행 측정 헤드













평행 측정 헤드는







일반 X 치수, 짧은 X 치수, 그리고





막힌 홀 X 치수를 표준 사양으로 제공합니다.














최대 폭 130mm까지 사용 가능합니다.

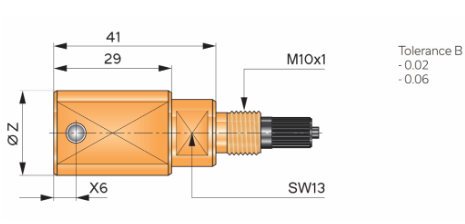

   NO-03-PA
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : NO-03-PA


일반형 평행 측정 헤드

연결나사부 M10 X 4

측정 범위는 0.20mm이며,

요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 18 H7 = PMK-NO-03-PA-18

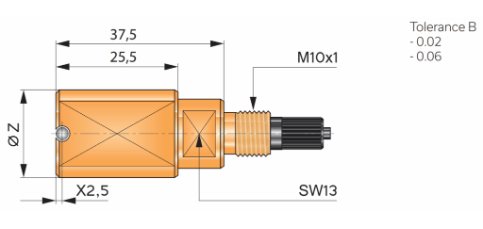

   XK-03-PA
                                                                                                                                               Φ15 -  Φ40mm


사이즈 : XK-03-PA


일반형 평행 측정 헤드

연결나사부 M10 X 1

측정 범위는 0.20mm이며,

요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 2.5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 35 H7 = PMK-XK-03-PA-35

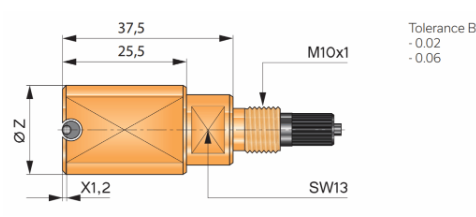

   XK-03-PA
                                                                                                                                               Φ15 -  Φ40mm



사이즈 : SL-03-PA



일반형 평행 측정 헤드


연결나사부 M10 X 1


측정 범위는 0.20mm이며,


요청 시 최대 0.3mm까지 확장 가능

B 15~40mm, 일반 X 치수 1.2mm

주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Φ 측정물 = 34 D10 = PMK-SL-03-PA-34.08

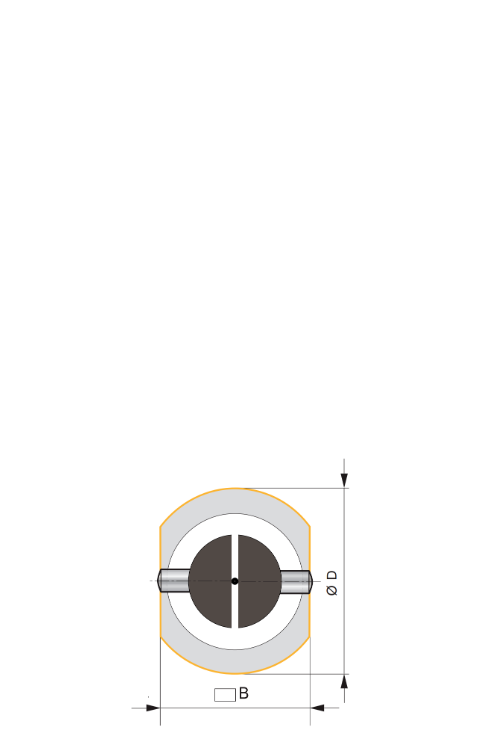

평행 측정 헤드 본체 직경




TolerancePMK본체 직경 ΦD
B-0.02ΦD ±0.2
　-0.06
15mm21.2mm
15.5mm21.9mm
16mm22.6mm
16.5mm23.3mm
17mm24.0mm
17.5mm24.7mm
18mm25.5mm
18.5mm26.2mm
19mm26.9mm
19.5mm27.6mm
20mm28.3mm
21mm29.7mm
22mm31.1mm
23mm32.5mm
24mm33.9mm
25mm35.6mm
26mm36.8mm
27mm38.2mm
28mm39.6mm
29mm41.0mm
30mm42.4mm
32mm45.3mm
35mm49.5mm
36mm50.9mm
38mm53.7mm
40mm56.6mm





*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
