PMK-KW 평행 정밀 크랭크축 측정 헤드








PMK-KW 시리즈는 두 표면 간의 평행도를 고정밀로 측정합니다.

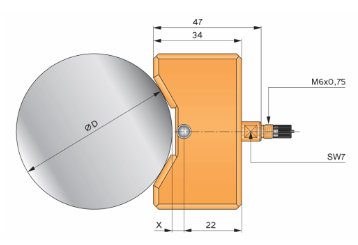

   KW-02
                                                                                                                                               Φ10 -  Φ20mm



PMK-KW-02는



크랭크축의 평행도를 정밀하게 측정하는 전용 측정 헤드입니다.
M6x0.75 mm 나사산 연결 타입으로 제공되며,
X 치수는 2 mm 이상부터 선택 가능합니다.
헤드 폭은 10mm에서 20mm 사이의 다양한 옵션이 제공되어,
다양한 측정 조건에 유연하게 대응할 수 있습니다.






주문 예 : B 가공물 치수 = 14 H7인 경우

주문 코드→ PMK-KW-02-X-14

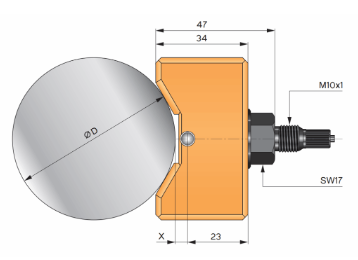

   KW-03
                                                                                                                                               Φ15mm  and up



PMK-KW-03는



크랭크축의 평행도를 정밀하게 측정하는 전용 측정 헤드입니다.
M10x1 mm 나사산 연결 방식으로 제공되며,
X 치수는 3 mm 이상,


헤드 폭은 15mm이상 부터 선택 가능합니다.






주문 예 : B 가공물 치수 = 30 H7인 경우

주문 코드→ PMK-KW-03※30





*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
