PMK-ME KE 2POINT 원뿔형 및 다점 원뿔형 정밀 측정 헤드


















2POINT PMK-ME-KE는 원뿔형 및 다식 원뿔형 정밀 측정 헤드로

구멍 내부의 직경을 고정된 깊이에서 고정밀로 측정할 수 있도록 설계된

고정밀 측정 도구입니다. 이 측정 헤드는 다음과 같은 기능을 수행합니다.










정해진 깊이에서 정밀한 내경 측정




측정 중 헤드를 회전시켜 타원도(진원도 이탈)를 검출



테이퍼, 배럴형, 벨마우스형 등과 같은 형상 오차를 분석하여 홀 내부의 정밀 형상 검출





   ME-KE
                                                                                                                                               2POINT 원뿔형

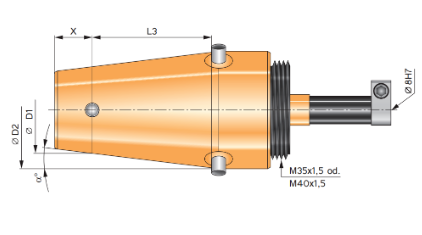

PMK-ME-KE 2POINT 원뿔형 정밀 측정 헤드





핸들용 나사산 : M35x1.5 mm 또는 M40x1.5 mm
삽입용 챔퍼(insertion chamfer) 포함
깊이 제한은 육각 렌치(Allen Screw)로 조절 가능





주문 시 아래 항복을 명시해 주세요
X (측정 위치)


L3 (삽입 길이)


D1 (앞쪽 측정 지름)


D2 (뒤쪽 지름)


a ˚(콘각, 반각 또는 전체각)





   ME-KE
                                                                                                                                               다점식 원뿔형

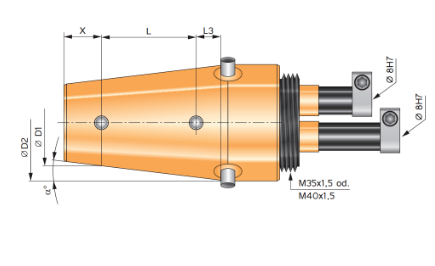

PMK-ME-KE 2POINT 다점식 원뿔형 정밀 측정 헤드





핸들용 나사산 : M35x1.5 mm 또는 M40x1.5 mm
삽입용 챔퍼(insertion chamfer) 포함
깊이 제한은 육각 렌치(Allen Screw)로 조절 가능





주문 시 아래 항복을 명시해 주세요
X (측정 위치)


L1 (헤드 전체 길이)


L3 (삽입 길이 또는 기준 위치까지의 거리)
D1 (앞쪽 측정 지름)


D2 (뒤쪽 지름)


a ˚(콘각, 각도)






HM-ME-M35/M40

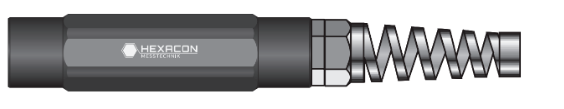

PMK-ME-KE용 전용 핸들





HM-ME-M35/ M40















PMK-ME-KE 원뿔형 정밀 측정기의 안정적인 보호와 취급을 위한 견고한 알루미늄 핸들입니다.



나사산 사양 및 주문 번호






나사산 M35x1.5 • 주문 번호 : HM-ME-M35x1.5
나사산 M40X1.5• 주문 번호 : HIM-MIE-M40X1.5




적용 예시

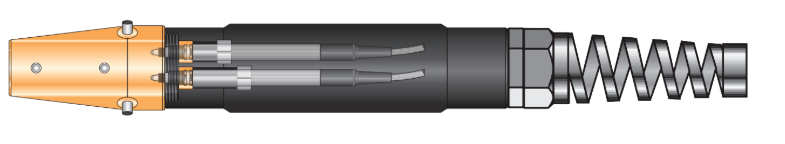

HM-ME-M35 핸들과 유도식 프로브가 장착된 PMIK-ME-KE 원뿔형 측정기




*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
