2POINT PMK-ME 다점 정밀 측정 헤드



















2POINT PMK-ME 다점 정밀 측정 헤드는



두 개 이상의 직경에 대한 치수 및 형상을 정밀하게 측정합니다.

클램핑 링, 스톱 스크류 또는 하우징 구조를 활용하여 내장형 깊이 조절장치를
구현할 수 있습니다.





핸들 장착용 나사산 : M35x1.5 또는 M40x1.5





   ME-2P
                                                                                                                                           2POINT 측정 헤드



PMK-ME-2P 2POINT 정밀 측정 헤드

하우징 형상을 활용하여 내장형 깊이 조절장치를
구현할 수 있습니다.









핸들 연결용 나사산



M35x1.5 또는 M40x1.5








주문 시 기재사항:

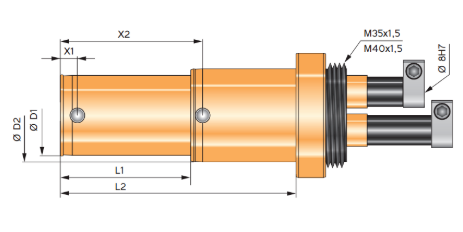

Φ D1, X1, L1, D2, X2, L2 를 반드시 명시해 주십시오.





   ME
                                                                                                                                           다점 측정 헤드



PMK-ME 다점 정밀 측정 헤드


하우징 형상을 활용하여 내장형 깊이 조절장치를
구현할 수 있습니다.









핸들용 나사산



M35x1.5mm 또는 M40x1.5mm







주문 시 기재사항:



Φ D1, X1, L1, D2, X2, L2 를 반드시 명시해 주십시오.





HM-ME-M35/M40



PMK-ME용 전용 핸들






HM-ME-M35/ M40

















다점측정기 PMK-ME를 안정적으로 보호하고 취급할 수 있도록 견고한 알루미늄 핸들을 적용했습니다.



나사산 사양 및 주문 번호






나사산 M35x1.5 • 주문 번호 : HM-ME-M35x1.5
나사산 M40X1.5• 주문 번호 : HIM-MIE-M40X1.5



적용 예시








*제품의 사양은 성능개선을 위해 예고없이 변경될 수 있습니다.
